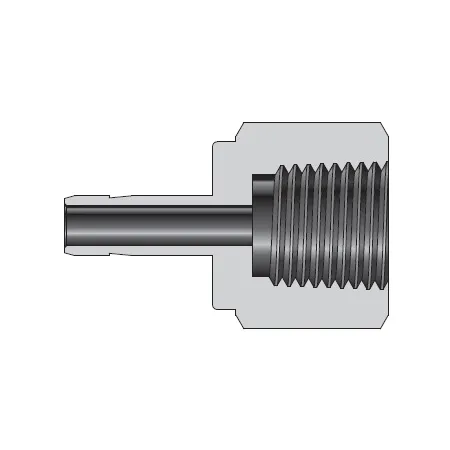

DAF12M-6N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT3/8-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с внутренней резьбой NPT3/8 — DAF12M-6N-S DK-Lok предназначен для коммутации металлорукавов/трубок Ø12 мм с участками технологических трубопроводов или арматуры с резьбовым присоединением NPT 3/8". Решает задачу герметичного перехода между метрической трубной магистралью и резьбовой фитинг-сетью в системах измерения давления, гидравлики, приборного и лабораторного оборудования. Герметизация резьбы осуществляется ФУМ-лентой, а уплотнение трубки — за счет конструкции обжима с двумя конусными обжимными кольцами и гайкой, обеспечивающими уплотнение и центрирование трубки при рабочем давлении.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухконтурный обжим (две обжимные втулки + гайка) для трубки Ø12 мм; резьба — внутренняя NPT 3/8, уплотнение резьбы — ФУМ-лента. Рекомендуемые рабочие среды: инертные и агрессивные жидкости и газы, паровые и масляные среды, средний диапазон температур при использовании ФУМ: приблизительно -60…+200 °C, при применении специализированных уплотнений — до +260 °C; рабочее давление зависит от толщины стенки трубки, типично до 200–400 бар для трубок малых диаметров при корректной сборке.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие Ø12 мм и толщины стенки трубки требованиям проекта. Вставить трубку до упора втулки, затянуть гайку вручную и довести моментом ключа (обычно 1—1,25 оборота после упора вручную — проверить по документации производителя). Резьбу уплотнять ФУМ-лентой в 2–3 оборота, избегать попадания ленты в поток. Избегать многократных перезащёлкиваний обжимных колец — при повторной установке использовать новые кольца. Контролировать вибрацию и температурные циклы — при частой цикличности рекомендовать опоры и виброразвязку.
