DAF12M-6R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R3/8-12 мм, нерж.

Назначение и принцип работы

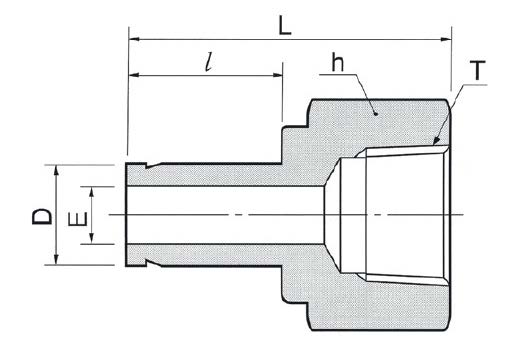

Переходник прямой втулочный предназначен для перехода с внутр. конической резьбы R3/8 на трубную обжимную линию 12 мм (втулка) в системах измерения, отбора проб, гидравлики и технологических разводок. Работает по принципу двухфёрюльной (двух обжимных колец) компрессионной арматуры: при затяжке гайки фёрюли упираются в трубку и корпус, формируя металлическое уплотнение трубного соединения, а резьба R3/8 герметизируется ФУМ-лентой. Конструкция обеспечивает плотное безпайочное соединение для газов и жидкостей при типичных диаметрах 12 мм и стандартном резьбовом интерфейсе R3/8.

Ключевые особенности конструкции

Корпус и фёрюли выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах и пищевой промышленности. Уплотнение резьбы — ФУМ-лента; основное уплотнение трубки — металлические обжимные кольца и гайка (двухфёрюльная схема). Рабочие среды: сжатый воздух, технические и инертные газы, масла, вода и неконцентрированные химические растворы. Типичные рабочие давления зависят от толщины стенки трубки и условий монтажа; для 12 мм трубок в типичных конфигурациях рассчитывайте на диапазон до сотен бар (инструментальные и гидравлические сети). Температурный диапазон при использовании ФУМ: примерно −60…+260 °C; металлическое обжимное уплотнение выдерживает более высокие температуры, если исключены органические уплотнения.

Экспертные рекомендации по применению

Перед монтажом удалить фаску и заусенцы на трубке 12 мм, вставить втулку до упора, затянуть гайку от руки и затем дополнительно 1–1,25 оборота для окончательной посадки фёрюлей (стандартная практика для двухфёрюльных систем). Наносить ФУМ-ленту на резьбу R3/8 в направлении наматывания при закручивании для исключения расплетения ленты. Проверять затяжку и герметичность при рабочем давлении методом гидростатической или пневматической продувки на 1,25–1,5× номинального рабочего давления. Избегать перекручивания трубки и повторных разборов без замены фёрюлей; при повторном монтаже использовать новые обжимные кольца для сохранения гарантированной герметичности.
