DAF12M-8GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-12 мм, нерж.

Назначение и принцип работы

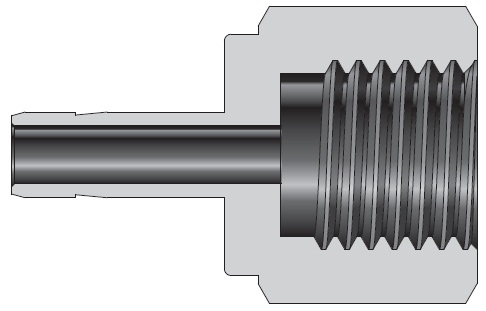

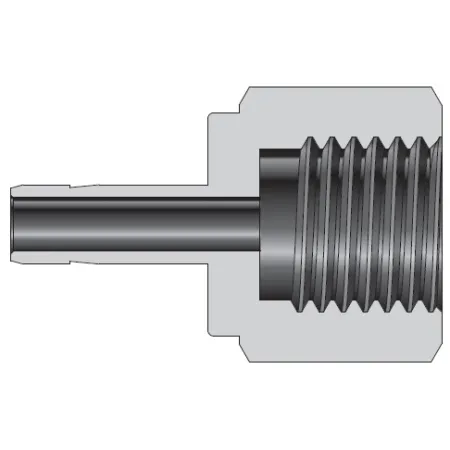

Переходник прямой с внутренней резьбой под манометр втулочный предназначен для присоединения манометров с резьбой G1/2 к трубопроводам Ø12 мм посредством обжимного соединения. Работает по принципу уплотнения трубки двухобжимной системой: гайка с двумя обжимными кольцами (втулкой и передней опорной гильзой) фиксирует трубку, обеспечивая механическую прочность, а дополнительная прокладка в внутренней проточке гарантирует герметичность на осевом соединении манометра. Применим в измерительных и технологических линиях для воды, масел и нейтральных газов.

Ключевые особенности конструкции

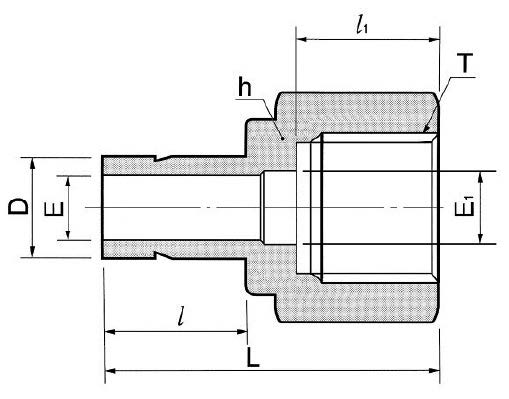

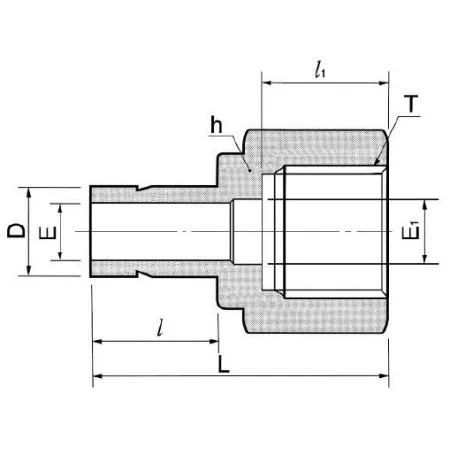

Корпус и весь контактный металл выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в широком диапазоне сред. Соединение — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения — прокладка по внутренней проточке, совместимая с манометрической резьбой G1/2 и трубкой 12 мм. Конструкция рассчитана на повышенные рабочие нагрузки характерные для обжимных фитингов: герметичность и прочность зависят от материала и толщины стенки трубки; типичные эксплуатационные диапазоны — температурно‑давление в пределах, совместимых с AISI 316 и используемыми уплотнителями (ориентировочно до сотен бар при корректной трубке и −60…+200 °C в зависимости от прокладки).

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки Ø12 мм и материал; тонкостенные трубки снижают допустимое давление. Перед монтажом очистите торец трубки, обеспечьте правильную посадку втулки и кольца, затягивайте гайку контролируемым моментом по рекомендациям производителя (предотвращает перекос и утечку). Избегайте многократных демонтажей без замены уплотнительной прокладки. Для агрессивных сред и высоких температур уточняйте совместимость прокладки; при сомнении выполняйте опрессовку и испытание на рабочем давлении.
