DAF12M-8GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/2-12 мм, нерж.

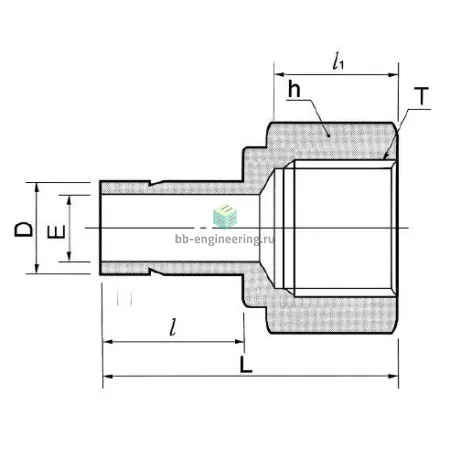

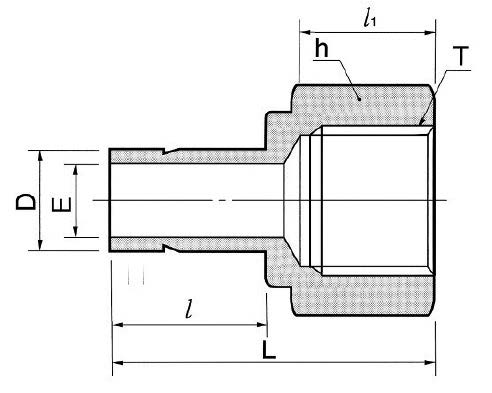

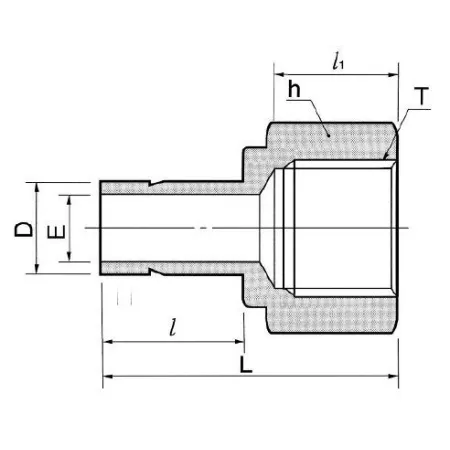

Назначение и принцип работы

Переходник предназначен для создания герметичного присоединения обжимной трубки Ø12 мм к внутренней резьбе G1/2 (встроенная втулка). Применяется в системах тепло- и хладоснабжения, гидравлики низкого и среднего давления, аналитических и технологических линиях КИПиА для передачи жидкости или газа. Работа основана на механическом обжатии трубки двумя обжимными кольцами (упорной и рабочей втулкой) и гайкой: при затяжке кольца формируют уплотняющее кольцо на трубке, а уплотнение резьбы обеспечивается прокладкой по DIN 3852 (форма A/B).

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Соединение — переходник прямой втулочный с внутренней резьбой G1/2 и посадочной втулкой под трубку 12 мм. Конструкция с двухколечным обжимом гарантирует повторную сборку и высокую механическую прочность. Тип уплотнения резьбы — прокладка по DIN 3852 формы A/B; выбор материала прокладки (эластомер, PTFE или металлическая) определяет температурный диапазон и химстойкость. Рабочее давление зависит от толщины стенки трубки и условий эксплуатации; типичные значения для обжимных соединений 12 мм — до ~400 бар при корректной установке; температурный диапазон — от низких температур до ≈+200 °C при уплотнениях PTFE/эластомер (при металлических прокладках возможны более высокие температуры).

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой рез и снятие заусенцев на торце трубки, трубка должна быть полностью посажена на упор втулки. Затягивать гайку сначала от руки, затем динамометрическим ключом с контролем момента (типично 1–1,5 оборота после посадки, уточнять по таблице производителя) во избежание перетяжки. Проверять соответствие стенки трубки рекомендациям (толщина, материал). При агрессивных средах подбирать прокладку по химстойкости и температуре. Избегать изгибов и осевых нагрузок на соединение, проводить пробные испытания на герметичность и регламентное обслуживание при циклических нагрузках.
