DAF12M-8R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

Обжимной переходник с внутренней резьбой и втулкой предназначен для подключения 12 мм трубки к резьбовому каналу R1/2 в системах измерения, пневматики, гидравлики и технологических линиях химии и нефтегазовой отрасли. Принцип работы — механическое герметичное соединение трубки посредством двух обжимных колец (фронтальная и распорная втулки) и гайки; резьбовое соединение уплотняется ФУМ-лентой. Конструкция обеспечивает надежную осевую фиксацию трубки и предотвращение протечек при стандартных пульсациях давления.

Ключевые особенности конструкции

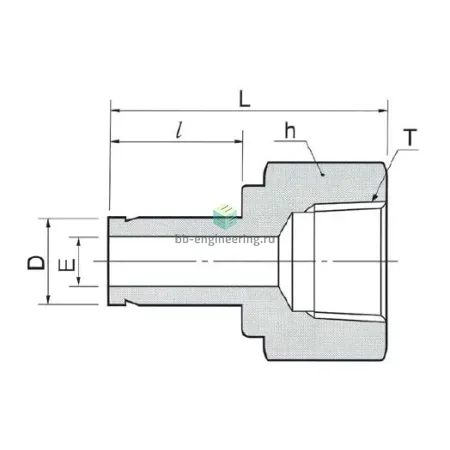

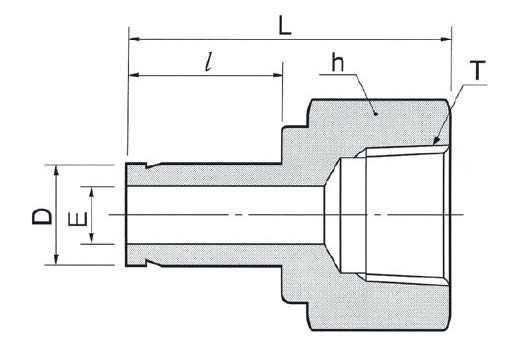

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Подключения: канал 1 — внутренняя коническая резьба R1/2, канал 2 — втулка Ø12 мм для обжима. Уплотнение резьбы — ФУМ-лента; герметичность трубного перехода достигается двойными обжимными кольцами. Типичные рабочие условия для фитингов этого класса: давления до порядка 200 бар и температурный диапазон примерно -60…+200 °C (в зависимости от уплотнений и среды). Применимы рабочие среды: воздух, инертные и коррозионно-нейтральные газы, водородные и жидкие потоки в умеренных температурах.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямолинейность и чистоту трубки Ø12 мм, снять фаску по рекомендациям производителя. Намотка ФУМ-ленты — по ходу резьбы, не более 3–5 витков; при сборке избегать перетяжки гайки — это может повредить обжимные кольца и снизить герметичность. Для повторного использования кольца и втулку рекомендуется заменять. После сборки провести контроль герметичности гидро- или пневмопробы при рабочем давлении с небольшим запасом и регламентным временем выдержки. При агрессивных средах и повышенных температурах выбирать материалы и уплотнения по паспорту изделия.
