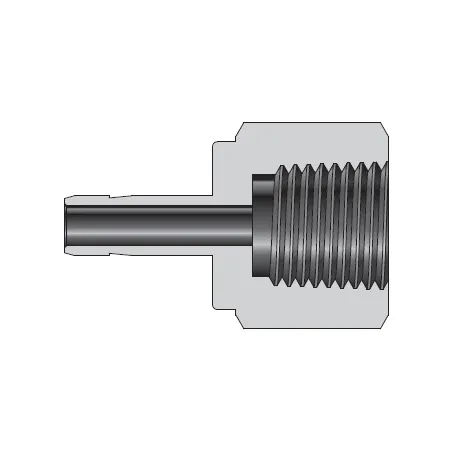

DAF14-12N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT3/4-7/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для соединения трубной линии с резьбовым присоединением по NPT3/4 и трубой 7/8" (≈22,22 мм) с обеспечением герметичности в технологических и приборных подсистемах. Работает по принципу обжимного соединения: при затяжке гайки две обжимные втулки (передняя и зажимная) деформируются вокруг трубы и создают металло-металлическое уплотнение, а резьбовой стык герметизируется ФУМ-лентой. Применяется в средах: вода, пар, нефть, гидравлические масла, сжатый воздух и технические газы в системах высокого давления и приборной арматуре.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя обжимными кольцами и гайкой; резьбовое уплотнение — ФУМ-лента. Подключения: канал 1 — NPT3/4, канал 2 — 7/8" (втулка под трубку Ø≈22,22 мм). Типовое рабочее давление в подобной линейке изделий составляет до ~400 бар (≈5800 psi) в зависимости от размера и материала труб, рабочая температура ориентировочно от −60 °C до +200 °C при отсутствии уплотнений на основе эластомеров.

Экспертные рекомендации по применению

Подбирайте переходник по наружному диаметру трубы 7/8" и по рабочему давлению системы; при критических давлениях сверяйтесь с паспортной таблицей производителя. Перед монтажом очистите торцы трубы, вставляйте втулку до упора; используйте ФУМ-ленту на резьбу (3–4 слоя), избегайте попадания ленты в проход; при затяжке руководствуйтесь моментами/шагами затяжки производителя или используйте контрольные углы (первичное затягивание до упора + 1–1,5 оборота), не допускайте перекоса трубы и повторного использования деформированных колец. Контролируйте вибрацию и циклические нагрузки — при необходимости устанавливайте опоры или демпферы.
