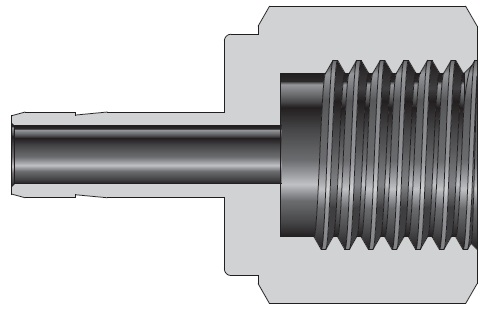

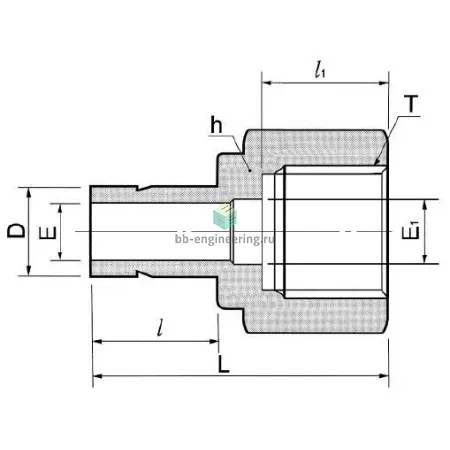

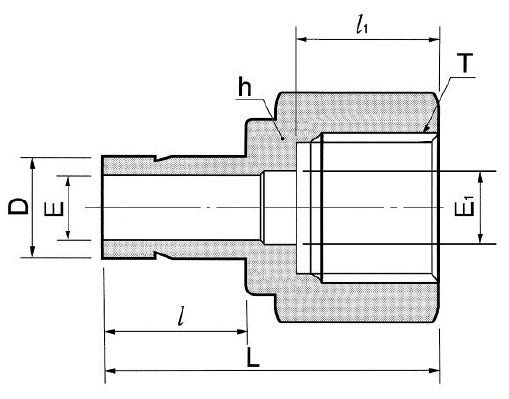

DAF15M-8GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-15 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр и втулкой для трубки 15 мм предназначен для присоединения измерительных приборов (манометров, датчиков давления) к трубопроводам и коммуникациям с трубной линией Ø15 мм. Принцип работы — герметичное механическое сопряжение: резьбовое соединение G1/2 уплотняется прокладкой, а обжимная часть обеспечивает фиксацию и герметизацию трубки с помощью двух обжимных колец (фериулов) и гайки. Конструкция позволяет передавать давление от трубопровода на прибор с минимальными утечками и без применения сварки или пайки.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Двухкомпонентная обжимная система (две обжимные втулки + гайка) обеспечивает надежную центровку и механическое сцепление трубки Ø15 мм. Резьбовое уплотнение реализовано через прокладку в внутренней проточке, что упрощает монтаж манометров с G1/2. Рекомендуемый рабочий диапазон для подобных обжимных фитингов DK‑Lok: типично до 250 бар при температуре от −60 °C до +200 °C (в зависимости от выбора уплотнителя и среды), в усиленных исполнениях возможны большие давления. Применимы для жидких и газообразных сред в системах технологического и приборного контроля.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца трубки и отсутствие заусенцев; использовать втулку для трубки Ø15 мм. Завинчивать гайку до сядения фериула, затем добивать доворачиванием согласно рекомендациям производителя (проверять момент/порядок доворачивания по таблице). Обязательно провести опрессовку при рабочем давлении и проверку на утечки. Избегать перекоса и чрезмерного механического напряжения на соединении, применять виброопоры и компенсаторы при пульсациях. Для агрессивных сред предусмотреть антикоррозионную защиту монтажа и совместимость уплотнителя с рабочей средой.
