DAF16-16R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1-1", нерж.

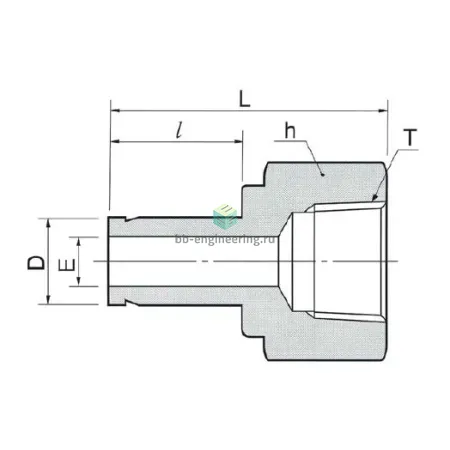

Назначение и принцип работы

Прямой втулочный переходник с внутренней резьбой R1 (DAF16-16R-S, DK‑Lok) предназначен для подключения магистралей и приборной арматуры в системах измерения, подачи рабочих сред и технологических трубопроводах. Устройство обеспечивает герметичное соединение трубки и резьбового порта 1″ за счёт втулки и двухобжимной конструкции: при затяжке гайки обжимные кольца формируют уплотнительный зазор вокруг трубки, а резьбовое соединение дополнительно герметизируется ФУМ‑лентой. Применяется в системах с жидкостями и газами, где требуется стойкость к коррозии и высокая стабильность уплотнения.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевая обжимная с гайкой и втулкой; резьбовое уплотнение — ФУМ‑лента. Подключения: канал 1 — R1 (1″), канал 2 — внутренняя втулка 1″. Рабочие среды: вода, масла, нейтральные и многие агрессивные среды, совместимые с AISI 316 и PTFE. Типичные диапазоны: рабочее давление до ~200 бар для деталей таких размеров (меньшие диаметры допускают более высокое давление), рабочая температура от примерно −60 °C до +260 °C в зависимости от уплотнений и среды.

Экспертные рекомендации по применению

При подборе учитывайте соответствие наружного диаметра трубки и толщины стенки требованиям DK‑Lok для 1″ исполнения; обеспечьте полный заход трубки во втулку до упора. Для резьбы используйте ФУМ‑ленту, избегайте герметиков, несовместимых с PTFE. Затяжку выполняйте моментом, рекомендованным производителем, во избежание деформации колец и потери герметичности. Перед вводом в эксплуатацию проведите гидро- или пневмоиспытание при рабочем давлении +10–20 % для проверки посадки. Избегайте ударных и циклических перегрузок, при агрессивных средах контролируйте состояние коррозии и проводите периодическую проверку на утечки.
