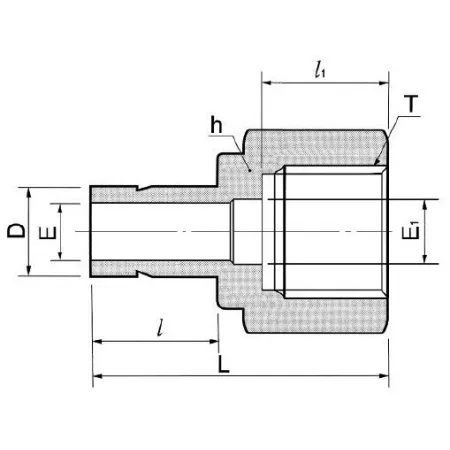

DAF18M-8GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-18 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр, втулочный (G1/2–18 мм) предназначен для вывода измерительного канала в системах давления и гидравлики: подключение манометров, датчиков давления и отбора проб. Работает по принципу обжимного соединения трубки с помощью двух обжимных колец и гайки; втулка 18 мм служит направляющим элементом для трубы, а внутренняя резьба G1/2 с прокладкой в проточке обеспечивает герметичное сопряжение корпуса манометра с корпусом фитинга.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость в агрессивных средах. Конструкция — двухконусная обжимная система: передняя и задняя обжимные втулки плюс гайка. Уплотнение резьбы — прокладка по внутренней проточке (материал уплотнения выбирается в зависимости от среды). Типовые рабочие параметры: трубный наружный диаметр 18 мм, резьба G1/2; допустимое рабочее давление до примерно 400 бар (в зависимости от диаметра трубы и условий монтажа); температурный диапазон зависит от материала прокладки (примерно PTFE: −200…+260 °C, эластомеры: −40…+120 °C).

Экспертные рекомендации по применению

При подборе учитывайте диаметр 18 мм и совместимость уплотнения с рабочей средой. Перед монтажом обрезать трубу строго перпендикулярно, снять заусенцы и обеспечить полную посадку втулки; не допускать смещения обжимных колец. Затяжку производить моментом, рекомендованным производителем (ориентировочно 15–30 Н·м для G1/2) и проверять герметичность при рабочем давлении. Избегать повторного использования деформированных колец и применять прокладку, совместимую с температурой и химией среды. Важны опорные конструкции и защита от вибрации для сохранения герметичности в длительной эксплуатации.
