DAF25M-8GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-25 мм, нерж.

Назначение и принцип работы

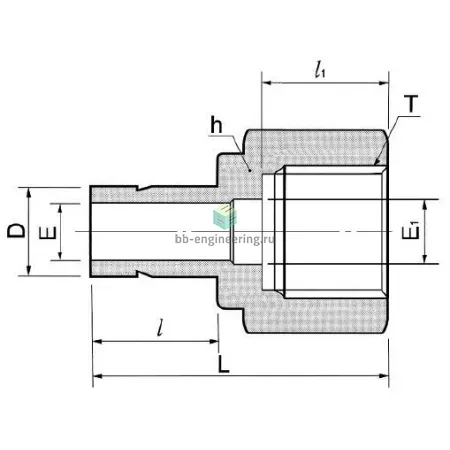

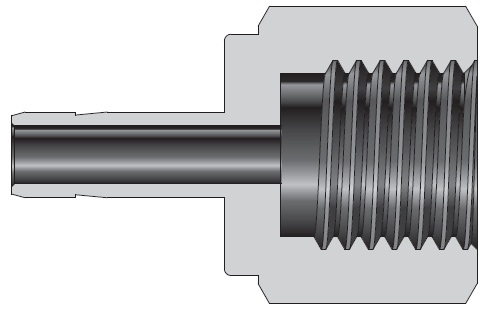

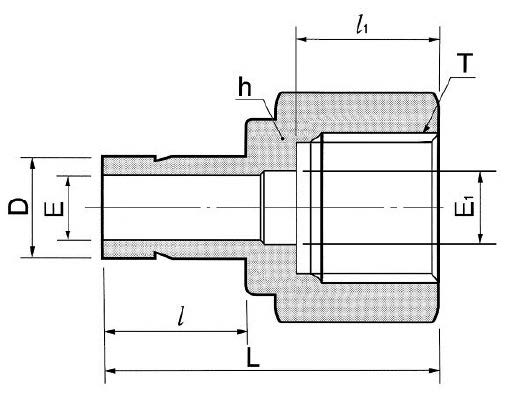

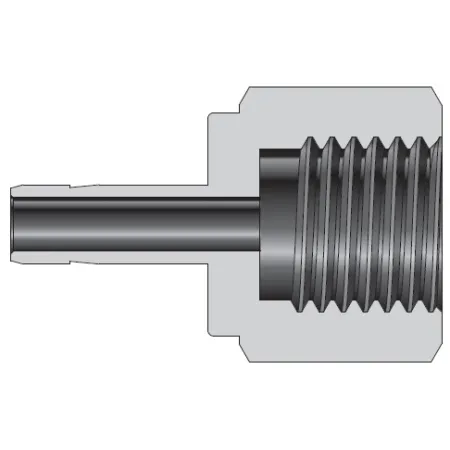

Переходник с внутренней резьбой под манометр G1/2 и втулкой под трубку 25 мм предназначен для подключения приборов контроля давления к стальным технологическим линиям и коллекторам. Конструкция втулочного переходника обеспечивает уплотнение по внутренней проточке с применением прокладки, что гарантирует герметичное присоединение манометра без сварки и гибких вставок. Функционирует по принципу обжима трубки двумя обжимными кольцами и гайкой: при затяжке формируется упорное и радиальное зажатие трубки и одновременно создаётся уплотнение резьбового соединения с манометром.

Ключевые особенности конструкции

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Соединение — обжимное, с двумя обжимными кольцами и гайкой, что обеспечивает повышенную механическую прочность и повторяемость сборки. Резьевое подключение — G1/2; присоединительный конец — втулка 25 мм. Для герметизации применяется прокладка по внутренней проточке. Типичные рабочие среды: вода, пар, масла и многие химически агрессивные среды. Рекомендованный рабочий диапазон давлений зависит от толщины стенки трубки и условий монтажа; для трубок промышленного класса ожидаемый рабочий диапазон до ~250 бар. Температурный диапазон эксплуатации при стандартных прокладках примерно от -60 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и материал прокладки в соответствии с давлением и средой; для предельных давлений используйте трубки с повышенной стенкой и металлические или высокотемпературные уплотнения. При монтаже: обеспечить чистоту торца трубки, правильно установить обжимные кольца и затянуть гайку по моменту, рекомендованному производителем, избегая перекоса — это минимизирует утечки. При обслуживании проверяйте состояние прокладки и деформацию кольца; при многократной сборке заменяйте уплотнение. Не допускать ударных нагрузок и перекрута трубки в зоне обжима.
