DAF4-2GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/8-1/4", нерж.

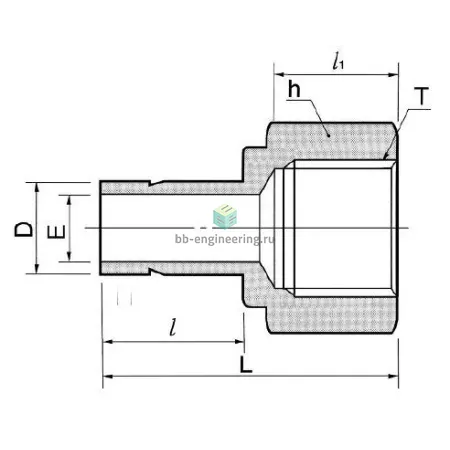

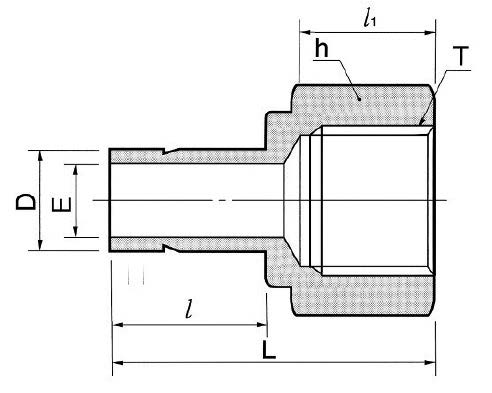

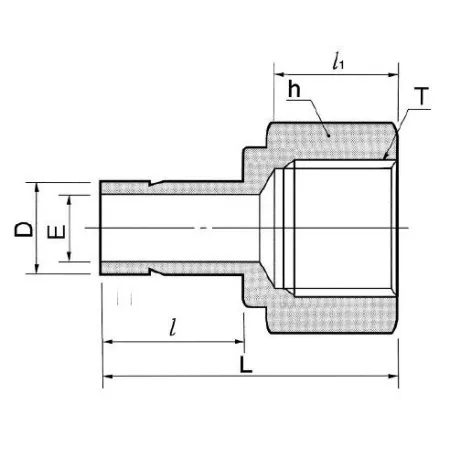

Назначение и принцип работы

Переходник прямой втулочный с внутренней резьбой предназначен для соединения трубок и приборных линий в системах КИПиА, аналитике, гидравлике и технологических магистралях, где требуется герметичное присоединение резьбы G1/8 к ответной втулке 1/4". Конструкция работает по принципу обжимного соединения: при затяжке гайки две конусные обжимные втулки создают уплотнение и механическую фиксацию трубки, а торцевая прокладка DIN 3852 (форма A/B) обеспечивает герметизацию резьбового соединения. Изделие решает задачи передачи жидкостей и газов под высоким давлением в коррозионно-активных средах, сохраняя контролируемое внутреннее сопротивление и минимальную утечку.

Ключевые особенности конструкции

Корпус и элементы исполнения — сталь нержавеющая AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Соединение — обжим двумя кольцами и гайкой; канал 1 — G1/8, канал 2 — 1/4" (втулка). Уплотнение резьбы — прокладка по DIN 3852 форма A/B. Типичные рабочие параметры для подобных обжимных фитингов: рабочее давление до ~400 бар (в зависимости от диаметра и толщины трубки), температурный диапазон от −60 °C до +200 °C при использовании термостойких уплотнителей; для фторполимерных прокладок возможен более широкий температурный диапазон. Применим в средах: сжатый воздух, инертные и активные газы, нефтепродукты, теплоносители и технологические жидкости.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра трубки и давления системы; используйте рекомендованные производителем моменты затяжки для резьбы G1/8 и гайки обжима. Перед монтажом очистите торцы и внутренности от стружки и загрязнений, обеспечьте правильную глубину установки трубки в втулку, не реиспользуйте деформированные обжимные кольца. Избегайте перекручивания и изгиба в зоне обжима; при агрессивных средах контролируйте совместимость уплотнений. Для пуско-наладки выполняйте проверку на герметичность и повторную затяжку после первого цикла давления.
