DAF4-2R-S - Переходник прямой с внутр. резьбой обжимной R1/8-1/4", нерж.

Назначение и принцип работы

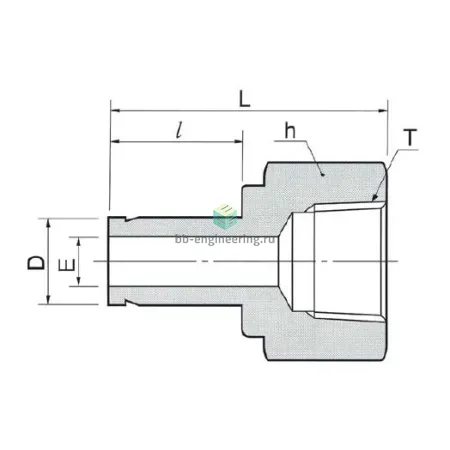

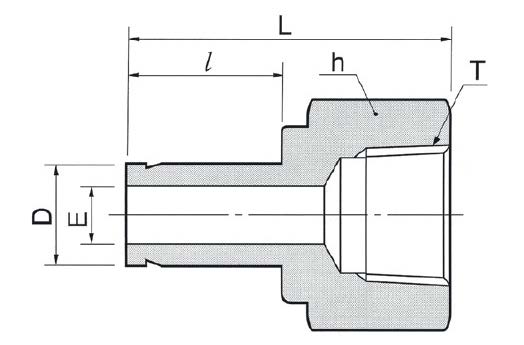

Переходник прямой втулочный DAF4-2R-S предназначен для жёсткого присоединения трубок к резьбовым портам R1/8 с переходом на втулку 1/4". Решает задачи герметичного перехода в системах КИПиА, гидравлики и пневматики при измерениях и разводке линий. Принцип работы — обжимная соединительная схема с двумя обжимными кольцами и гайкой: при затяжке гайки кольца формируют герметичное металлическое уплотнение вокруг трубки, а резьевой переход уплотняется ФУМ-лентой на резьбе R1/8. Применяется для трубок типоразмеров, совместимых с 1/4" втулкой и портов R1/8.

Ключевые особенности конструкции

Корпус и монтажные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевая обжимная система обеспечивает надёжное металлическое уплотнение без эластомеров. Тип уплотнения резьбы — ФУМ-лента. Рабочие среды: сжатые газы, жидкости, аммиакосодержащие и солевые растворы; применение в кислородных средах требует специальной проверки. Типичные параметры эксплуатации: рабочее давление до 400 бар (в зависимости от диаметра и стенки трубки), рабочая температура ориентировочно от −60 °C до +260 °C (зависит от материалов трубки и дополнительных уплотнений).

Экспертные рекомендации по применению

Перед монтажом убедитесь в чистоте торца трубки и правильной длине вставки; используйте рекомендованные таблицы допусков по диаметрам и моментам затяжки. Наносите ФУМ-ленту на резьбу R1/8 без выступа внутрь канала. Затягивайте сначала от руки, затем ключом по таблице усилий производителя — переизбыточный момент деформирует обжимные кольца. Проверяйте соединение по давлению при первичной пневмо/гидро-камерной опрессовке; при подтекании — повторная дозатяжка в пределах рекомендаций. Избегайте циклических ударных нагрузок и коррозионно-активных сред без оценки совместимости AISI 316.
