DAF4-4GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой втулочный G1/4–1/4" предназначен для коммутации трубных линий и приборных отводов в системах КИПиА, гидравлики и газоаналитики. Подключение канала 1 — G1/4, канал 2 — 1/4" (втулка, трубная посадка 6,35 мм). Работает по принципу обжимного соединения: гайка прижимает две обжимные втулки (двухколечная система), обеспечивая металл-металл уплотнение в сочетании с уплотнительной прокладкой резьбы по DIN 3852 (форма A/B). Типичное рабочее давление зависит от толщины стенки трубки и среды; для типичных приборных трубок 1/4" давление достигает порядка 420 бар, температурный диапазон эксплуатации обычно составляет приблизительно от −60 °C до +250 °C.

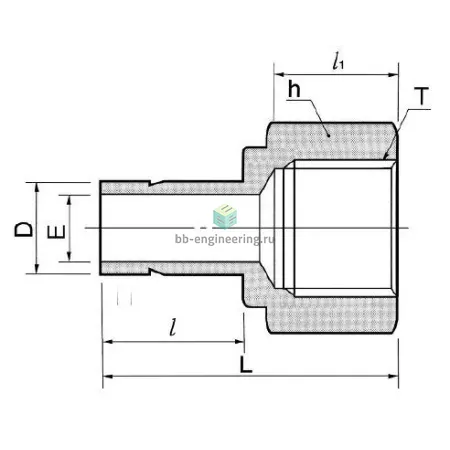

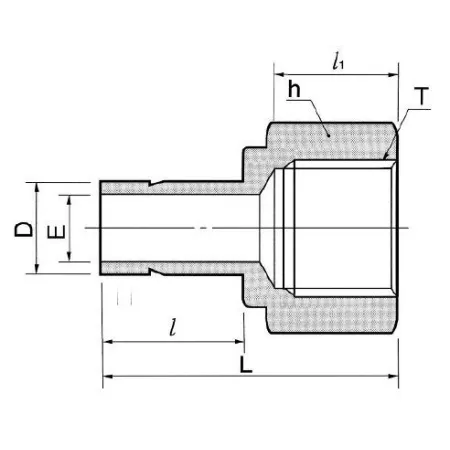

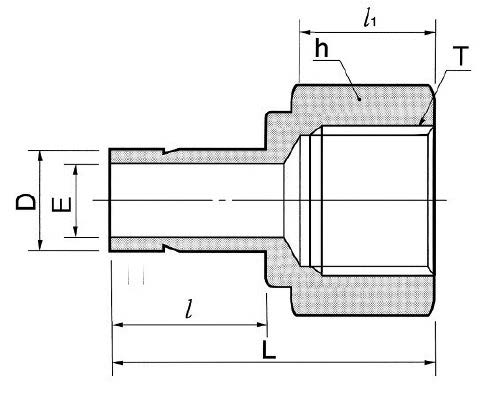

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, гидравлическими маслами, инертными и многими химическими средами. Конструкция — двухколечный обжим с гайкой: первая втулка центрирует трубку, вторая фиксирует и формирует уплотнение. Резьба уплотняется прокладкой DIN 3852 форма A/B; при необходимости допускается применение дополнительной прокладочной ленты или герметика по рекомендациям изготовителя. Конструкция рассчитана на стандартные трубные диаметры 1/4" (6,35 мм) и метрические присоединения G1/4.

Экспертные рекомендации по применению

При монтаже обеспечить чистую, ровно отрезанную и обезжиренную торцевую кромку трубки, снять задор и фаску, вставить трубку до упора во втулку. Завинчивать гайку сначала от руки, затем дотянуть до момента установления упора втулок; избегать перетяжки, чтобы не деформировать кольца. Для повторного использования обжимных колец проверять состояние фасок и зазоров — при сомнении заменять. Перед пуском выполнить гидростатическую проверку на 1,3–1,5 номинального давления. Для агрессивных сред и высоких температур предпочтительна нержавеющая марка AISI 316 и регулярная проверка уплотнительных элементов DIN 3852.
