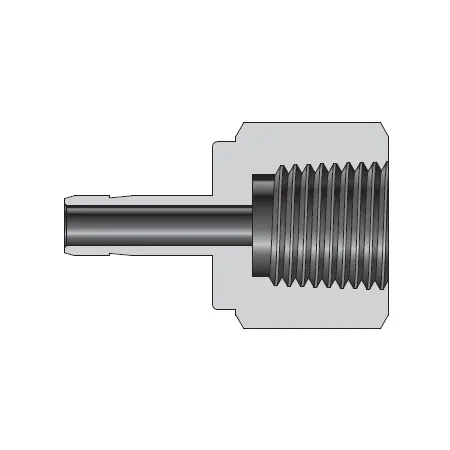

DAF4-4N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для соединения трубной линии Ø1/4" (6,35 мм) с резьбовым штуцером NPT1/4 в системах измерения, гидравлики и технологических магистралях. Работает по принципу обжима: корпус и две обжимные втулки (двухколечная система) захватывают трубу при затяжке гайки, обеспечивая герметичное металло‑к металлическое соединение, в то время как резьбовое соединение уплотняется ФУМ‑лентой. Конструкция обеспечивает надёжное соединение для сред под избыточным давлением; типичное рабочее давление для композиций такого класса — до 413 бар (6000 psi), рабочая температура в зависимости от среды и уплотнений — ориентировочно от −60 °C до +200 °C.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с водой, паром, гидравлическими маслами, газами и большинством агрессивных сред. Двухколечная система повышает механическую фиксацию трубы и устойчивость к вибрациям по сравнению с однослойными фитингами. Резьба NPT1/4 уплотняется с помощью ФУМ‑ленты, предотвращающей утечки в мелкодиаметральных резьбовых переходах. Конструкция рассчитана под трубный диаметр 1/4" (втулка) и стандартные монтажные нагрузки в промышленной автоматике.

Экспертные рекомендации по применению

Перед монтажом отрежьте трубу строго под 90° и удалите фаски/забоины; не вращайте трубу при затяжке, чтобы не повредить обжимные кольца. На NPT наносите только ФУМ‑ленту по стандарту, не используйте пасты на обжимной зоне. Затягивайте гайку после предварительной ручной фиксации дополнительным ключом на ≈1–1,25 оборота (или согласно инструкциям производителя) — избегайте перетяжки, чтобы не деформировать кольца и резьбу. При обслуживании используйте противозадирные составы на резьбе и проверяйте уплотнение при рабочих параметрах; при вибрации применяйте опоры и гасители, при температурах и давлениях вблизи предельных — выбирайте материал и уплотнения с учетом сводов производителя.
