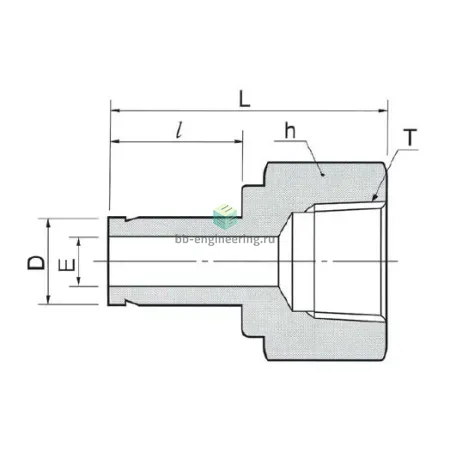

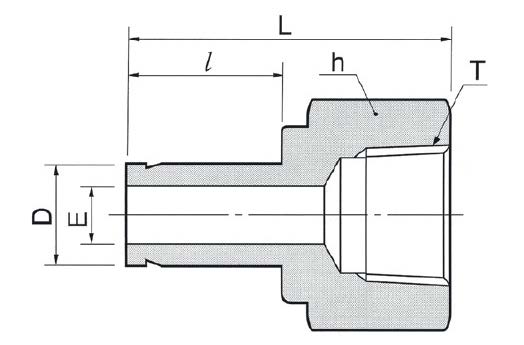

DAF4-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный DAF4-4R-S DK-Lok предназначен для присоединения трубных линий Ø 1/4" (6,35 мм) к ответной резьбе R1/4 в системах технологической автоматики, КИПиА и гидропневматики. Конструкция решает задачу герметичного перехода от трубки к конической резьбе с применением уплотнения резьбы ФУМ-лентой и обеспечивает надежный металлический контакт через обжимные кольца. Принцип работы — фиксация трубки двумя обжимными кольцами и гайкой, создающими торцевое и кольцевое уплотнение при затяжке.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Уплотнение резьбы выполняется ФУМ-лентой; герметичность трубного соединения — за счёт двух обжимных колец (double ferrule). Рекомендуемый диапазон рабочих температур при использовании ФУМ: примерно -196…+260 °C, для металл-металл без органических уплотнителей возможна работа при более высоких температурах; рабочее давление зависит от материала и толщины трубки, типично до нескольких сотен бар при правильном подборе трубки (ориентировочно до ~600 бар для 1/4" при стандартной толщине стенки).

Экспертные рекомендации по применению

При монтаже использовать подходящую трубку Ø 1/4" с рекомендованной толщиной стенки, обрезать и фаскировать конец, избегать перекосов при сборке. Наносить ФУМ-ленту на коническую резьбу, не допускать попадания ленты внутрь трубопровода. Затягивать гайку в соответствии с моментами или стандартными шагами затяжки для двух обжимных колец; не перетягивать, чтобы не деформировать кольца. Для вибронагруженных линий применять фиксацию труб и проверять соединения на герметичность после запуска.
