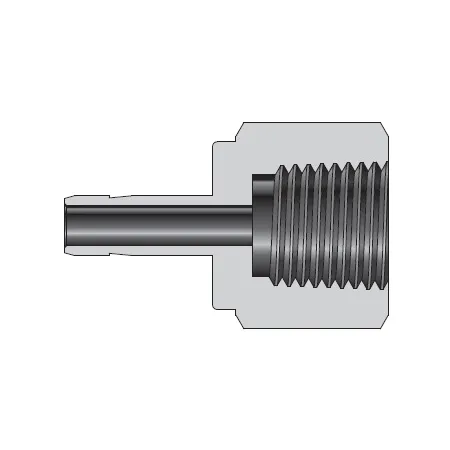

DAF5-2N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT1/8-5/16", нерж.

Назначение и принцип работы

Переходник прямой втулочный DAF5-2N-S DK-Lok служит для герметичного соединения трубки Ø5/16" (7,94 мм) с резьбовым портом NPT1/8 в системах измерения, распределения и транспортировки жидкостей и газов. Работает по принципу обжима трубки двумя обжимными кольцами и гайкой: при затяжке кольца формируют уплотнительный зажим на наружной поверхности трубки, а резьбовое соединение уплотняется с применением ФУМ-ленты.

Ключевые особенности конструкции

Корпус и фитинг изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевой обжим (tube with two ferrules) с гайкой; уплотнение резьбы — ФУМ-лента. Подключения: канал 1 — NPT1/8, канал 2 — втулка под 5/16". Типичные рабочие среды: вода, технические и инертные газы, нефте- и химпродукты. Приближённые эксплуатационные пределы зависят от толщины стенки трубки и условий: рабочее давление может достигать сотен бар (см. спецификацию производителя для конкретной трубки), температурный диапазон при стандартном применении примерно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Перед монтажом очистите и раззенкуйте торец трубки, проверьте соосность. При установке — первоначально заверните гайку вручную до упора и затем докрутите ключом по рекомендациям производителя (обычно 1–1,25 оборота для первого упора; уточнить в документации). Используйте ФУМ-ленту на NPT1/8, не допускайте её попадания внутрь трубопровода. Избегайте повторного использования обжимных колец после демонтажа; контролируйте вибрацию и циклические перегрузки, чтобы исключить утечки.
