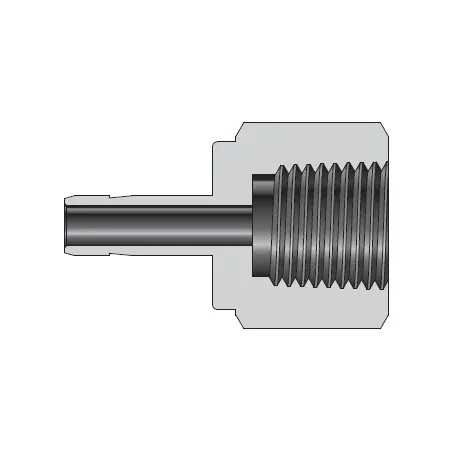

DAF6-4N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для подключений в системах технологической и приборной арматуры: он соединяет резьбовой порт NPT 1/4" с трубной линией 3/8" через обжимную втулку. Работает по принципу двухступенчатого обжима: при затягивании гайки две обжимные кольца (фереджи) фиксируют и герметизируют трубку по металлу, а резьбовое соединение уплотняется с помощью ФУМ-ленты. Применяется в системах с жидкостями и газами (инструментальные линии, манометры, регуляторы), где требуется коррозионная стойкость и высокое рабочее давление.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, обеспечивающая хорошую коррозионную стойкость в агрессивных средах. Конструкция — обжим с двумя кольцами и гайкой, втулочная внутренняя резьба NPT 1/4" и посадочная втулка под 3/8" трубку. Резька рекомендуется уплотнять ФУМ-лентой. Типовые рабочие параметры: давление до ≈420 бар (≈6000 psi) в зависимости от диаметра и толщины стенки трубки; рабочая температура ориентировочно -65…+260 °C (ограничение по уплотнителю ФУМ; сама AISI 316 выдерживает более высокие температуры). Подходит для воды, нефти, природного газа и многих химреагентов.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный отрез трубки, снять фаску и заусенцы, установить глубину посадки до упора. Затягивать гайку сначала вручную, затем динамометрическим ключом в соответствии с таблицей завода‑изготовителя; избегать перетяжки — это деформирует кольца и снижает герметичность. Использовать ФУМ-ленту на резьбе, не закладывая её внутрь протока. Для вибронагруженных линий применять хомуты и опоры. После установки выполнить испытание на герметичность при рабочем давлении и учитывать совместимость среды с AISI 316 и PTFE.
