DAF6-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-3/8", нерж.

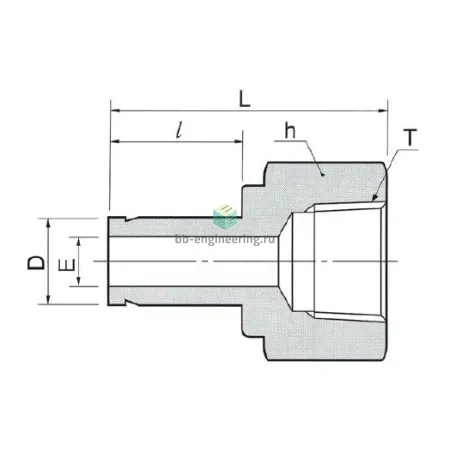

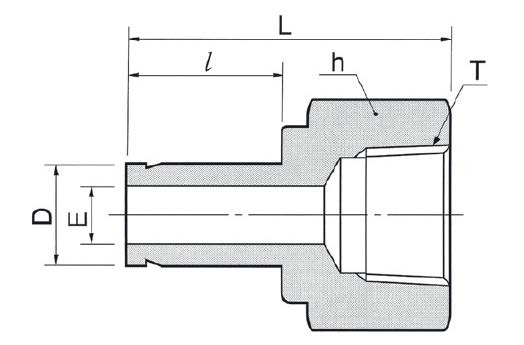

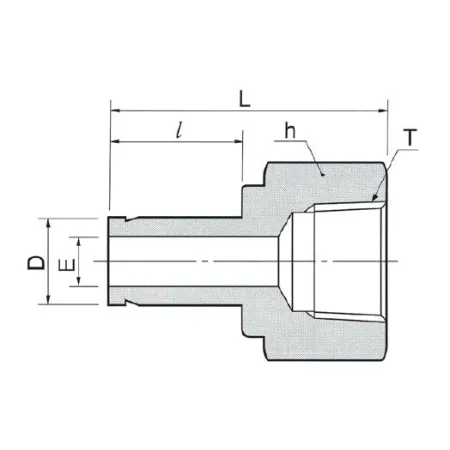

Назначение и принцип работы

Переходник прямой с внутренней резьбой и втулкой предназначен для соединения трубного контура 3/8" (9,52 мм) с ростовыми резьбовыми линиями R1/4 в системах измерения, отбора проб, гидравлики и технологических линиях. Работает по принципу обжима трубки двумя обжимными кольцами (двухфланцевой узел) и гайкой: при затягивании гайки втулка и фланцы формируют металлическое герметичное уплотнение, а резьбовое соединение R1/4 дополняется ФУМ-лентой для внешнего уплотнения.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с водой, гидравлическими маслами, техническими и инертными газами; материал подходит для умеренно агрессивных сред, за исключением концентрированных хлоридов при повышенных температурах. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой; тип уплотнения резьбы — ФУМ-лента. Рекомендованные эксплуатационные диапазоны: рабочее давление зависит от диаметра и толщины стенки трубки, типично до 41 MPa (≈6000 psi) для малых диаметров при правильной сборке; рабочая температура с применением ФУМ-ленты −60…+200 °C, при использовании только металл-металл — до ≈+400 °C.

Экспертные рекомендации по применению

Перед монтажом очистите и беззазорочно отрежьте трубку, удалите заусенцы и введите ее до упора во втулку. На резьбу R1/4 используйте ФУМ-ленту в 2–3 слоя, избегая попадания ленты внутрь канала. Затягивайте гайку динамометрическим ключом в соответствии с таблицей моментов производителя или до момента схватывания фланцев (обычно — от руки + 1–1,25 оборота при первой сборке); не перетягивайте, чтобы не повредить втулки. Выполняйте гидростатическую пробу при 1,3–1,5× рабочего давления. Избегайте изгибных нагрузок на место соединения и контакта с сильнокоррозионными средами без дополнительной защиты.
