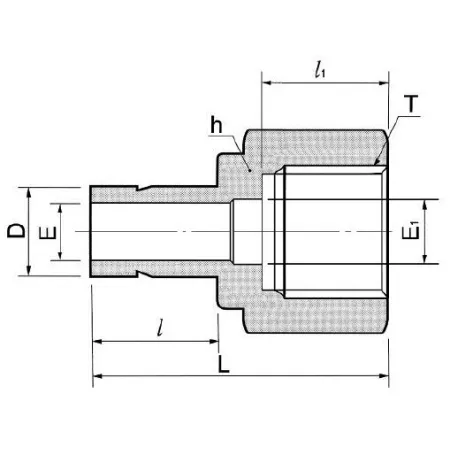

DAF6-6GG-S - Переходник прямой с внутр. резьбой под манометр обжимной G3/8-3/8", нерж.

Назначение и принцип работы

Переходник используется для подсоединения манометров и контрольно-измерительной аппаратуры с внутр. резьбой G3/8 к трубке 3/8″ посредством втулки. Устройство решает задачу герметичного отвода рабочего давления к прибору при монтаже на коллекторы, панели и трубопроводы. Принцип работы — механическое обжатие двух обжимных колец гайкой для фиксации трубки и уплотнение резьбового соединения прокладкой по внутренней проточке, что обеспечивает непротекаемость при статических и пульсирующих нагрузках.

Ключевые особенности конструкции

Корпус и элементы исполнения — сталь нержавеющая AISI 316, рассчитанные на агрессивные среды (вода, масла, газовые и химические среды). Конструкция — двухколечный обжим (две обжимные втулки + гайка) для надёжной фиксации трубки; резьбовое соединение G3/8 — втулка 3/8″; уплотнение — прокладка в внутренней проточке для герметичности приборного седла. Типичные эксплуатационные параметры для аналогичных изделий: рабочее давление до 413 бар (6000 psi) и температурный диапазон приблизительно −60…+200 °C в зависимости от материала прокладки и рабочей среды.

Экспертные рекомендации по применению

При подборе учитывайте размер трубки 3/8″ и соответствие резьбы G3/8. Перед монтажом ровно отрежьте и фаскуйте трубку, полностью вставьте до упора; затягивайте гайку по табличным моментам производителя (не превышать рекомендованный крутящий момент). Не используйте ленту ФУМ на приборном седле — применяется штатная прокладка. Не допускайте многократного повторного использования деформированных обжимных колец; при вибрации применяйте опорные хомуты. Проведите опрессовку на рабочее давление и контроль герметичности после сборки.
