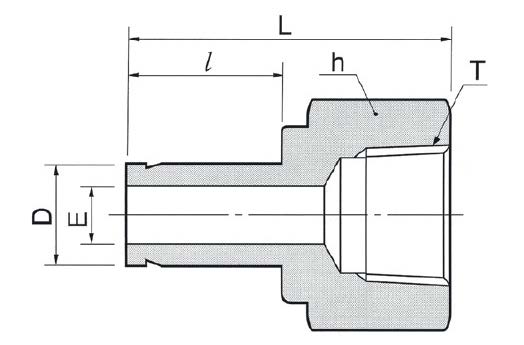

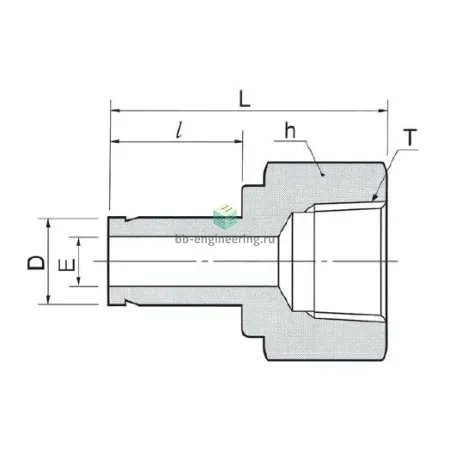

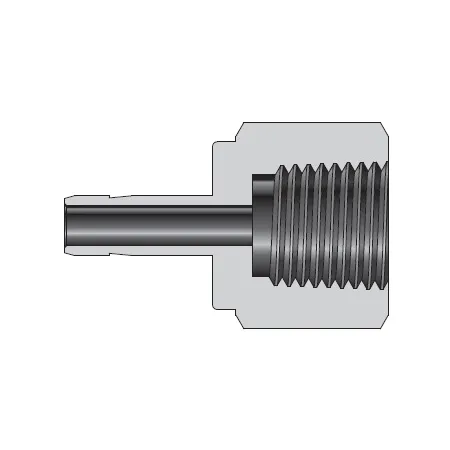

DAF6-6R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R3/8-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный с внутренней резьбой R3/8 — предназначен для соединения инструментальной или технологической трубки с резьбовым ответным элементом в системах контроля и управления (КИПиА), гидравлике и пневматике. Конструкция обеспечивает герметичное присоединение трубки 3/8" (9,52 мм) через обжим двух колец и гайки к резьбовому интерфейсу R3/8–3/8". Герметизация резьбы выполняется ФУМ-лентой; герметичность трубного соединения достигается механическим деформированием под обжимом двух уплотнительных колец, что обеспечивает высокую трёхосевую прочность и отсутствие протечек при типичных рабочих режимах.

Ключевые особенности конструкции

Корпус и все ответственные элементы — нержавеющая сталь AISI 316, стойкая к коррозии. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой (двухупорная система DK‑Lok), применяется ФУМ‑лента для уплотнения резьбы. Рабочие среды: нефть, газ, воздух, вода и агрессивные химические среды (с оговорками по хлоридосодержащим средам). Типичная область применения — давления до ≈420 бар (в зависимости от диаметра и толщины стенки трубки) и температура эксплуатации ориентировочно от −60 °C до +200 °C, ограниченная материалом корпуса и уплотнениями.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки; перед монтажом проверьте отсутствие заусенцев и правильную посадку втулки. Наносите ФУМ‑ленту только на резьбу, избегайте попадания её в зону обжима. Монтаж: вставить трубку до упора, затянуть гайку вручную, затем докрутить ключом рекомендуемое значение производителя (обычно 1–1,5 оборота после прихватки); после монтажа выполнить проверку на утечку при давлении до 1,5× рабочего. При разборке осмотрите обжимные кольца и при деформации заменяйте их на новые. Избегайте длительного контакта с сильно хлоридсодержащими средами и высоких температур во избежание SCC; для критичных сред согласуйте материал и процедуры с поставщиком.
