DAF6M-2GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/8-6 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр и обжимным присоединением для трубки Ø6 мм (подключение G1/8–6 мм) предназначен для подсоединения манометрических и контрольно-измерительных приборов к трубопроводам и линиям отбора в технологических установках. Принцип работы основан на герметичном соединении: G1/8 внутренняя резьба принимает прибор, уплотнение достигается с помощью прокладки по внутренней проточке, а трубка фиксируется обжимной системой из двух обжимных колец и гайки, обеспечивая механическую прочность и герметичность при вибрации и импульсных нагрузках.

Ключевые особенности конструкции

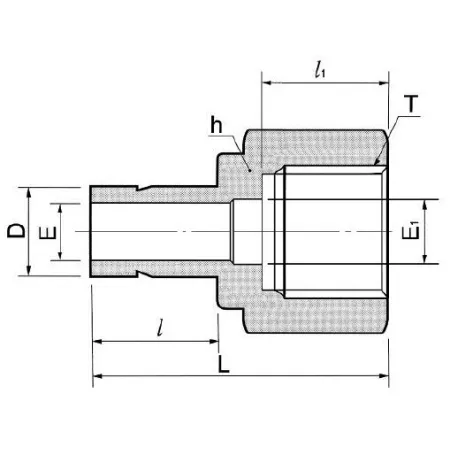

Корпус и монтажные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — втулочный (sleeve) переходник с двумя обжимными кольцами и гайкой; резьбовое уплотнение — прокладка в внутренней проточке, исключающая утечку при подключении манометра. Расчетные эксплуатационные диапазоны для типичных обжимных фитингов данного класса при трубке Ø6 мм: рабочее давление ориентировочно до 400–600 бар (в зависимости от стенки трубки и условий монтажа); рабочая температура определяется материалом прокладки (например, PTFE −60…+200 °C). Применим в средах: воздух, инертные газы, масла, гидравлические и многие химические среды при совместимости с AISI 316 и выбранной прокладкой.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и отсутствие задиров на трубке Ø6 мм, установить втулку и обжимные кольца по технологической последовательности производителя. Затяжку выполнять по рекомендованному моменту; избегать перекоса и перетяжки гайки — это приводит к повреждению прокладки и снижению герметичности. Не применять уплотнительную ленту на резьбу вместо прокладки; при контроле герметичности проводить испытание давлением и вибронагрузкой в условиях эксплуатации. Для агрессивных сред выбирать соответствующую прокладку и контролировать толщину стенки трубки — недостаточная стенка снижает максимальное рабочее давление.
