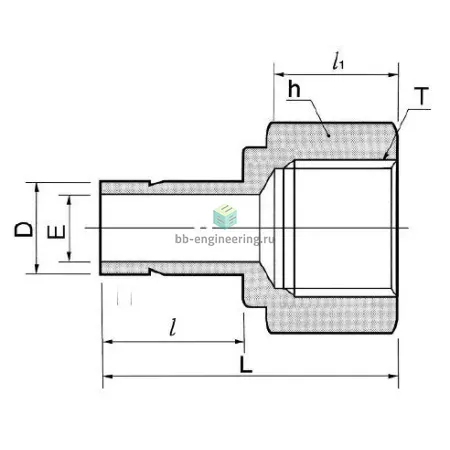

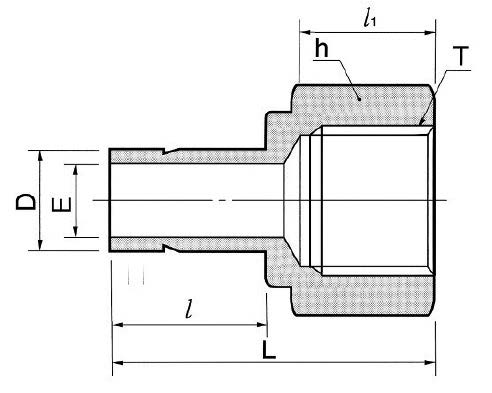

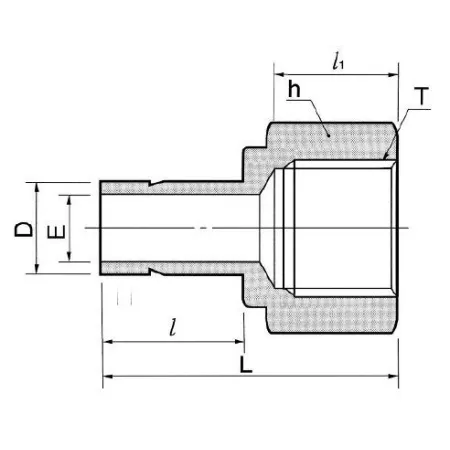

DAF6M-2GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/8-6 мм, нерж.

Назначение и принцип работы

Переходник служит для подключения трубки Ø6 мм к внутренней резьбе G1/8 в контрольно-измерительных и гидравлических системах. Комбинация втулочного исполнения и обжимного соединения с двумя обжимными кольцами обеспечивает герметизацию металлом по принципу «двойная втулка» — переднее кольцо фиксирует трубку, заднее препятствует вытягиванию и компенсирует деформацию. Резьбовое уплотнение выполнено под прокладку по DIN 3852 (форма A/B), что обеспечивает надёжность уплотнения резьбового соединения при манометрических и гидравлических нагрузках.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316; конструкция — обжим двумя кольцами и гайкой; подключения: канал 1 — внутр. резьба G1/8 с местом под прокладку DIN 3852, канал 2 — втулка под трубку 6 мм. Применимы рабочие среды: масла, вода, технологические газы, агрессивные среды, совместимые с 316 SS. Типичные эксплуатационные параметры для аналогичных изделий DK‑Lok: рабочее давление до ~400 бар (в зависимости от диаметра и стенки трубки) и диапазон температур примерно −60…+200 °C с учётом уплотнений.

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку под прямым углом, удалите задирки и оденьте оба обжимных кольца в порядке производителя; вставьте трубку до упора во втулку. Резьбовое уплотнение — штатная прокладка DIN 3852, не применять ленту ФУМ вместо прокладки. Затягивайте по таблице моментов затяжки производителя; избегайте перетяжки — она деформирует кольца и снижает герметичность. При вибрации используйте опоры для трубок и контролируйте наличие коррозии при контакте с другими металлами. Выполняйте гидростатическую пробу и периодическую проверку на утечки.
