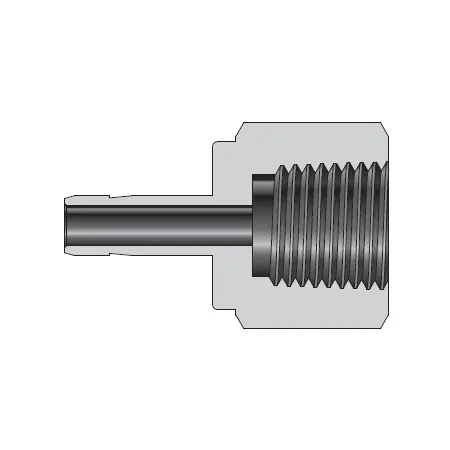

DAF6M-2N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с внутренней резьбой NPT1/8 и присоединением под трубку 6 мм предназначен для герметичного ввода/вывода сред в приборные и технологические линии, распределительные коллекторы и контрольно-измерительные ответвления. Работает по принципу комбинированного уплотнения: резьбовое соединение NPT герметизируется ФУМ-лентой (PTFE), а трубное соединение — двухкольцевым обжимом (две обжимные кольца и гайка) с образованием металлического уплотнения между втулкой и трубкой. Конструкция обеспечивает быструю установку и демонтаж при высоких требованиях к герметичности в системах с инертными, техническими и некоррозионными газами и жидкостями.

Ключевые особенности конструкции

Корпус и втулка изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, водой, воздухом и большинством технических химикатов. Уплотнение резьбы — ФУМ-лента; трубное — двухфerrулная система обжима, исключающая необходимость применения дополнительной прокладки. Подключение: NPT1/8 × 6 мм (втулка). Для стандартных 6 мм трубок при корректной сборке рабочее давление в типичных применениях достигает порядка до 25 МПа (≈250 бар), а температурный диапазон эксплуатации — приблизительно от −50 °C до +200 °C, зависящий от стенки трубки и характера среды.

Экспертные рекомендации по применению

Подбирайте переходник под фактическую толщину стенки трубки и рабочее давление; при повышенных нагрузках используйте толстостенные трубки. Перед монтажом обрежьте и удалите задиры, вставьте трубку до упора во втулку. Нанесите ФУМ-ленту на NPT резьбу по направлению закручивания. Затяжка гайки обжима — от руки до упора, затем 1–1,25 оборота (или по инструкции производителя) для первичной сборки; избегайте избыточного момента, чтобы не деформировать трубку и кольца. Типичные ошибки: неправильная подготовка торца трубки, перекос при сборке и перетяжка резьбового соединения. Регулярно инспектируйте уплотнения при циклических температурах и вибрации; при агрессивных средах проверяйте соответствие материалов AISI 316 требованиям по коррозии.
