DAF6M-2R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/8-6 мм, нерж.

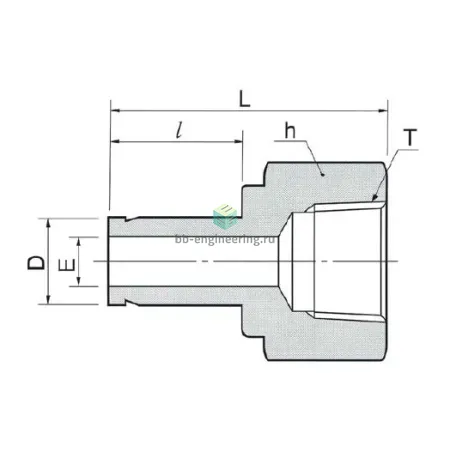

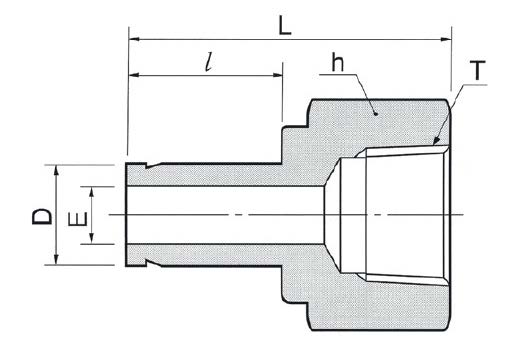

Назначение и принцип работы

Переходник прямой втулочный R1/8–6 мм предназначен для подключения инструментальных и технологических линий с резьбовым отводом R1/8 к трубке Ø6 мм. Конструкция решает задачу компактного перехода между метрической трубной разводкой и резьбовыми портами приборов (реле давления, манометры, клапаны, пробоотборники). Герметизация трубного соединения достигается методом обжима двух обжимных колец и гайки (металлическое уплотнение), резьба уплотняется ФУМ-лентой. Рабочий принцип — осевая деформация кольцевой пары, формирующая плотное металлическое уплотнение вокруг трубки и обеспечивающая стойкость при вибрации и переменных давлениях.

Ключевые особенности конструкции

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с аналитическими и гидравлическими системами. Конструкция — двухколечный обжим с гайкой и втулкой для трубки Ø6 мм; резьбовое соединение — внутреннее R1/8, уплотнение резьбы — ФУМ-лента. Типичные рабочие среды: вода, минеральные и синтетические масла, нечистые и инертные газы, технологические жидкости. Ориентировочные эксплуатационные пределы: рабочее давление до ~400 бар в зависимости от толщины стенки трубки и условий монтажа; температурный диапазон при использовании ФУМ-ленты ≈ −60…+200 °C; при чисто металлическом уплотнении корпуса и феррул возможна эксплуатация при более высоких температурах (зависит от среды).

Экспертные рекомендации по применению

Перед монтажом обеспечить торцевую чистоту и перпендикулярность среза трубки Ø6 мм, снять фаску и заусенцы; втулка должна входить до упора. На резьбу наносить только ФУМ-ленту; избегать уплотнений на основе силиконов и паст при высоких температурах. Затягивать согласно рекомендациям производителя; не допускайте чрезмерного перетяжки — это деформирует кольца и ухудшит герметичность. При разборке заменяйте обжимные кольца и контролируйте посадку втулки. Выполняйте проверку на герметичность давлением и следите за допустимостью применения с газами под давлением и агрессивными компонентами в конкретной системе.
