DAF6M-4GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

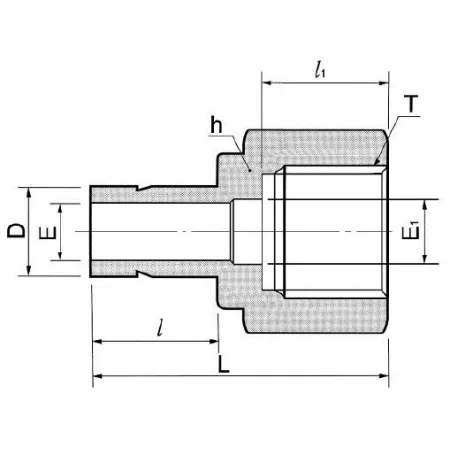

Переходник прямой для подключения манометра — втулочное исполнение с внутренней резьбой G1/4 и подсоединением трубки Ø6 мм. Предназначен для снятия и передачи давления к контрольно-измерительным приборам (манометры, датчики давления и трансмиттеры) в технологических и испытательных линиях. Принцип действия — герметичное сопряжение корпуса из AISI 316 с трубкой посредством двух обжимных колец и гайки; уплотнение резьбы обеспечивается прокладкой, посаженной по внутренней проточке, что исключает утечки при прямом подключении манометра.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость в средах на основе воды, масел, гидравлических жидкостей и большинства химических теплоносителей. Конструкция — двухфланцевое обжимное соединение (две втулки/кольца + гайка) для надежного механического захвата трубки Ø6 мм. Внутренняя резьба — G1/4 под манометр с уплотняющей прокладкой по внутренней проточке, что повышает герметичность в пульсирующих и вибронагруженных системах. В типичных применениях рабочее давление для размеров 6 мм достигает порядков сотен бар (практически до ≈420 бар при корректной сборке), рабочая температура зависит от типа прокладки и обычно лежит в диапазоне примерно −60…+200 °C.

Экспертные рекомендации по применению

Перед монтажом удалить фаски и заусенцы на трубке Ø6 мм, соблюдать соосность, не применять герметики на уплотняющую прокладку. Затягивать гайку согласно регламенту производителя (контрольный момент/число оборотов после прижима рукой), избегать перетяжки, которая деформирует кольца и снижает срок службы. Для повторного демонтажа заменять уплотнительную прокладку. При работе с агрессивными средами или повышенными температурами подбирать соответствующий материал прокладки и проверять допустимое рабочее давление системы. Использовать изделие в измерительных линиях, избегая ударных нагрузок и чрезмерной вибрации без дополнительных демпферов.
