DAF6M-4GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный G1/4 — 6 мм предназначен для коммутации трубчатых линий приборной и технологической арматуры: подключение датчиков давления, регуляторов и узлов измерения к системе с внутренней резьбой G1/4. Принцип работы — герметичное соединение стальной трубки Ø6 мм с резьбовым портом за счёт обжима двух конических обжимных колец и гайки; резьбовое уплотнение дополнительно обеспечивает прокладка по DIN 3852 (форма A/B).

Ключевые особенности конструкции

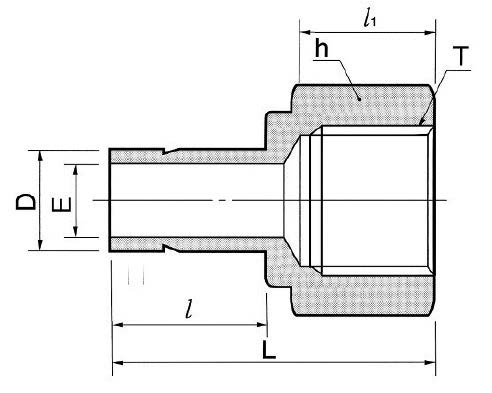

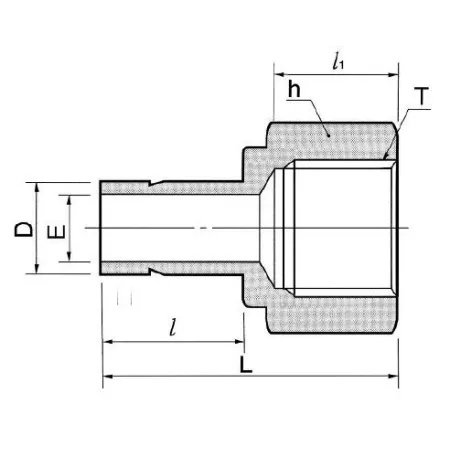

Корпус и втулка — нержавеющая сталь AISI 316, устойчивы к коррозии и агрессивным средам. Конструкция: две обжимные втулки + гайка для одноразового обжима трубки, стандартный резьбовой интерфейс G1/4. Тип уплотнения — прокладка по DIN 3852 форма A/B (подбирается по материалу для среды: NBR/EPDM/PTFE/металл). Рабочие среды: вода, масла, инертные газы, многие химические среды. Типичный диапазон рабочих давлений для обжимных соединений с трубкой Ø6 мм — до нескольких сотен бар (реальное значение зависит от толщины стенки трубки и условий монтажа). Рекомендуемый температурный диапазон в зависимости от уплотнений: примерно −50…+200 °C.

Экспертные рекомендации по применению

Подбор: сверяйте рабочее давление и толщину стенки трубки с таблицей производителя; для агрессивных сред используйте AISI 316 и химически стойкую прокладку. Монтаж: отрезать трубку под прямым углом, удалить задиры, полностью вставить до упора и отметить положение; затягивать гайку динамометрическим ключом по рекомендациям DK‑Lok (используйте таблицу моментов для G1/4), избегать недозатяжки и перетяжки. При пульсациях давления применяйте гаечный фиксатор и контрольные испытания (герметичность под давлением). Критичные ошибки: повторное использование обжимных колец, использование труб с повреждённой фаской, несоответствие прокладки среде.
