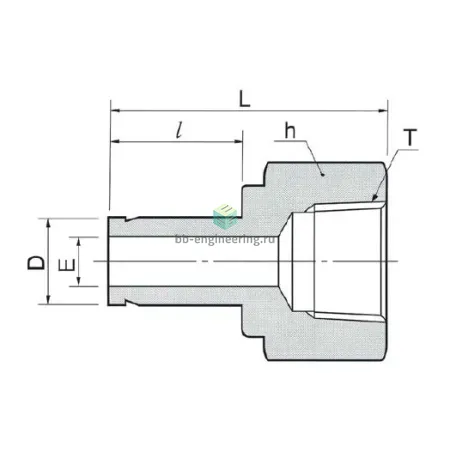

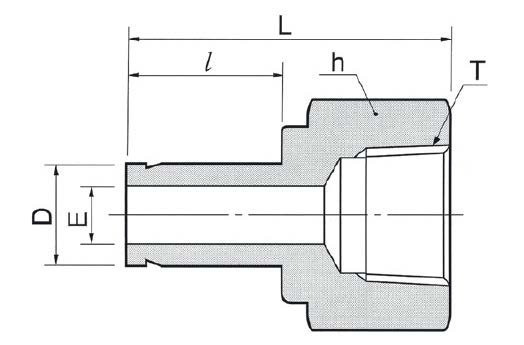

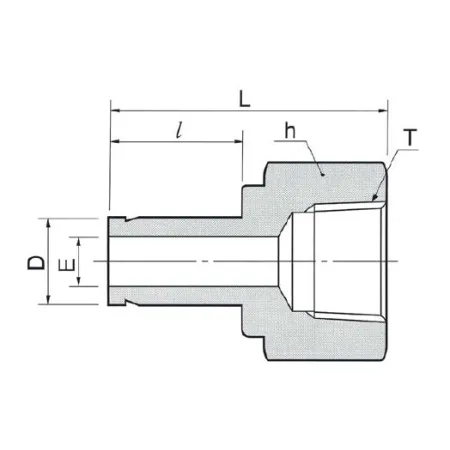

DAF6M-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с внутренней резьбой R1/4 — назначен для соединения 6 мм трубок к резьбовым ответным патрубкам в приборах и технологических линиях. Функционирует по принципу обжимного соединения: трубка фиксируется внутри втулки двумя обжимными кольцами и гайкой, обеспечивая герметичное металлическое уплотнение трубки; резьбовое соединение уплотняется ФУМ‑лентой. Применяется в системах КИПиА, гидравлике, пробопроводах и газовых магистралях для переноса жидкостей и газов при номинальных диаметрах 6 мм и резьбе R1/4.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная (две обжимные втулки + гайка) — обеспечивает надежную механическую фиксацию и герметизацию без дополнительных уплотнителей на стыке трубки. Резьба R1/4 уплотняется ФУМ‑лентой. Рабочие среды: вода, пар, азот, технические и инертные газы, масла; ориентировочный диапазон рабочих давлений до 420 бар (в зависимости от диаметра трубки и условий применения) и температур от −196 °C до +250 °C при использовании нержавеющей стали и металлического обжима (фактические значения уточняйте по таблицам производителя).

Экспертные рекомендации по применению

Подбирайте переходник под фактический диаметр трубки 6 мм и рабочее давление с запасом. Перед монтажом обеспечьте ровный отрез и удаление заусенцев, вставляйте трубку до упора во втулку; не используйте повторно деформированные обжимные кольца. Резьбу уплотняйте ФУМ‑лентой по направлению навивки; затягивайте согласно рекомендованной таблице моментов производителя и проверяйте на протечки гидростатическим испытанием при рабочем давлении. Избегайте перекосов и чрезмерного затяжения, которые приводят к повреждению кольцевой системы и снижению герметичности.
