DAF6M-8GG-S - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-6 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр втулочный G1/2–6 мм предназначен для подключения измерительных приборов (манометры, передатчики давления) к линии с трубкой Ø6 мм. Работает по принципу обжимного соединения: трубка фиксируется двумя обжимными кольцами и гайкой, а герметизация резьбового соединения обеспечивается прокладкой по внутренней проточке. Конструкция позволяет передавать гидростатическое давление от рабочей среды на прибор при минимальных утечках и высокой повторяемости сборки в системах КИПиА и технологических коммуникациях.

Ключевые особенности конструкции

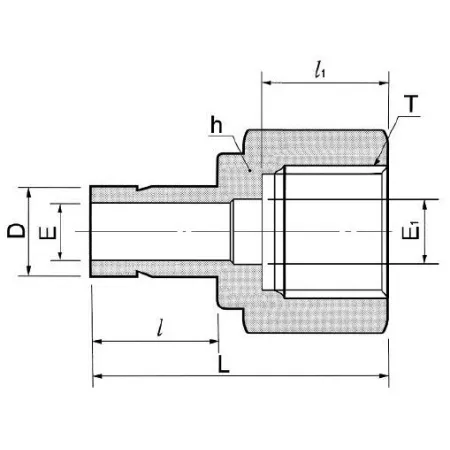

Корпус и основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Подключения: канал 1 — G1/2 (внутренняя резьба), канал 2 — 6 мм (втулка для трубки). Уплотнение резьбы — прокладка по внутренней проточке, совместимая с типовыми уплотнителями (металл/паронит/ПТФЭ) в зависимости от исполнения. Обжимная конструкция с двумя кольцами обеспечивает надежную центровку и высокую механическую прочность. Типичные рабочие среды: технические газы, нефтеродные среды, вода, гидравлические жидкости; типичные диапазоны эксплуатации для аналогичных фитингов: давление до сотен бар (зависит от диаметра и исполнения), температура от примерно −60 °C до +200 °C в зависимости от материала прокладки.

Экспертные рекомендации по применению

Перед монтажом очистите и срежьте трубку под прямым углом, удалите заусенцы, установите втулку и упорную втулку. Затяжка: сначала заверните гайку вручную до упора, затем поверните ключом согласно таблице производителя (обычно 1–1,25 оборота для окончательной посадки); избегайте перекручивания и чрезмерной силы. Прокладки подбирайте по совместимости со средой и температурой. При ремонте заменяйте обжимные кольца и прокладку, контролируйте отсутствие вибрации и циклических перегрузок — критично для долговечности уплотнений.
