DAF8-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-1/2", нерж.

Назначение и принцип работы

Переходник обжимной прямой с внутренней резьбой втулочный R1/4–1/2" предназначен для соединения трубопроводов и измерительных линий с резьбовыми патрубками. Работает по принципу двухкольцевого обжима: трубка вставляется в втулку, при затяжке гайки два обжимных кольца формуют герметичное металлическое соединение, а резьбовое соединение уплотняется ФУМ‑лентой. Применяется в системах гидравлики, пневматики, технологических магистралях, линиях анализа и отбора проб, где требуется коррозионная стойкость (сталь AISI 316) и герметичность при давлениях до допустимых для соответствующего диаметра трубки (практически — до ~420 бар/≈6000 psi при типичных размерах 1/8–1/4" и штатных стенках).

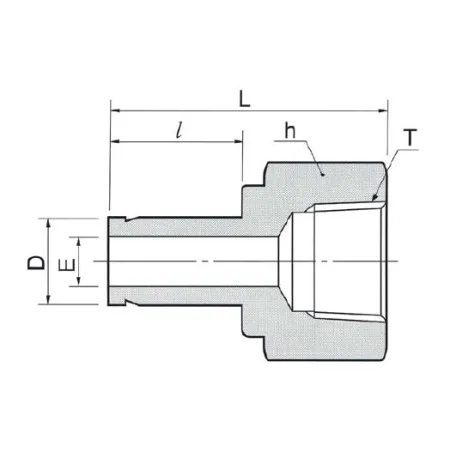

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, материал обобщённо — сталь нержавеющая. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; резьбовое уплотнение — ФУМ‑лента. Каналы: подключение 1 — R1/4 (внутр.), подключение 2 — 1/2" (втулка). Рабочие среды: вода, нефтепродукты, гидравлические жидкости, инертные и технические газы; пар возможен при учёте температурных ограничений. Рекомендуемый температурный диапазон эксплуатации: примерно −60…+200 °C (зависит от среды и уплотнений). Двухкольцевая схема обеспечивает повышенную стойкость к вибрации и многократной сборке в пределах регламента.

Экспертные рекомендации по применению

Подбор: подбирайте переходник под фактический наружный диаметр трубки и рабочее давление системы; уточняйте допустимые значения по таблице производителя. Монтаж: устраните заусенцы, вставьте трубку до упора во втулку, нанесите ФУМ‑ленту только на резьбу, не допускайте попадания ленты в обжимную зону; затягивайте гайку от "по пальцу" на 1–1,25 оборота ключом или в соответствии с динамометрической таблицей DK‑Lok. Ошибки: чрезмерный момент приводит к деформации кольца и протечкам; повторное использование деформированных колец снижает надёжность — заменяйте их. Для вибронагруженных трасс используйте опоры и дополнительно фиксируйте трубку.
