DAF8-8GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-1/2", нерж.

Назначение и принцип работы

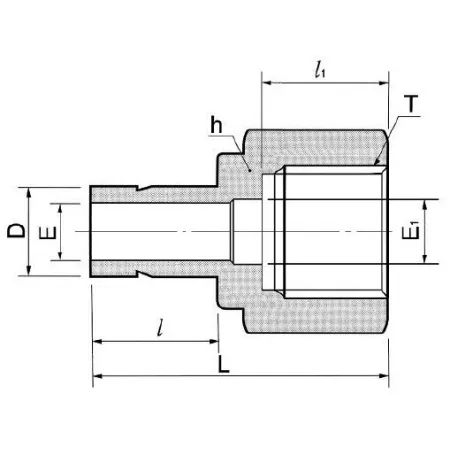

Переходник предназначен для подключения манометров и приборов к трубным линиям в системах измерения и пневмо/гидравлических трассах. Форма фитинга — переходник с внутр. резьбой под манометр втулочный: соединяет резьбовой порт G1/2 и трубную трубку 1/2″ через втулку и обжимную систему. Рабочий принцип — герметизация трубки с помощью двух обжимных колец и гайки; резьбовое соединение уплотняется прокладкой по внутренней проточке, что обеспечивает уплотнение при прикручивании без применения ленты или пасты в уплотняемой зоне.

Ключевые особенности конструкции

Корпус и обжимной комплект изготовлены из стали нержавеющей, материал корпуса — сталь нержавеющая AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, тип уплотнения резьбы — прокладка для уплотнения по внутренней проточке. Подключения: канал 1 — G1/2, канал 2 — 1/2″ (втулка). Типичные рабочие давления для подобных обжимных приборных фитингов — до 400 бар (в зависимости от толщины стенки трубки и условий монтажа); температурные диапазоны — ориентировочно от −60 °C до +200 °C при использовании эластомерной прокладки; при металлическом уплотнении возможны диапазоны до −196…+400 °C.

Экспертные рекомендации по применению

Подбирайте комплект по диаметру и толщине стенки трубки; перед сборкой очистите торец трубки и правильно посадите втулку и обжимные кольца. Затягивайте гайку в соответствии с рекомендациями производителя (оптимально — сначала вручную, затем установочные обороты ключом), избегая перетяжки, чтобы не деформировать кольца и прокладку. Для агрессивных сред используйте прокладку и смазку, совместимые с рабочей средой; при вибрациях обеспечьте дополнительную фиксацию трубопровода. После монтажа проведите гидравлическое/пневматическое испытание на герметичность и при первой разборке заменяйте обжимные кольца при сомнительном состоянии.
