DAF8-8GR-S DK-Lok - Переходник прямой с внутр. резьбой обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Переходник прямой обжимной с внутренней резьбой G1/2–1/2" обеспечивает надёжное соединение трубной магистрали с резьбовым портом приборов и оборудования. Принцип работы — механическое уплотнение трубки двухколечным обжимом: при затяжке гайки две обжимные втулки формируют герметичное соединение на трубке, а внутренняя резьба с прокладкой по DIN 3852 (форма A/B) обеспечивает уплотнение резьбового соединения. Применяется в системах КИПиА, гидравлике, пневматике и технологических линиях для передачи рабочей среды, где требуется герметичность и разборность соединения.

Ключевые особенности конструкции

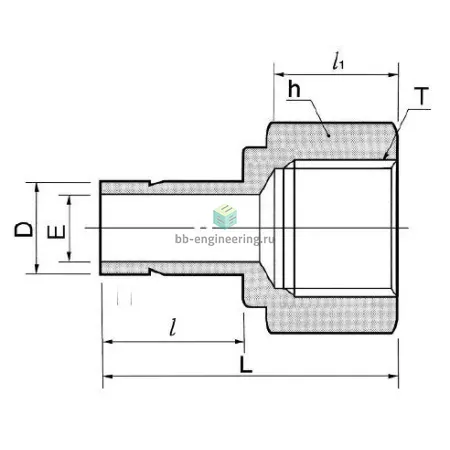

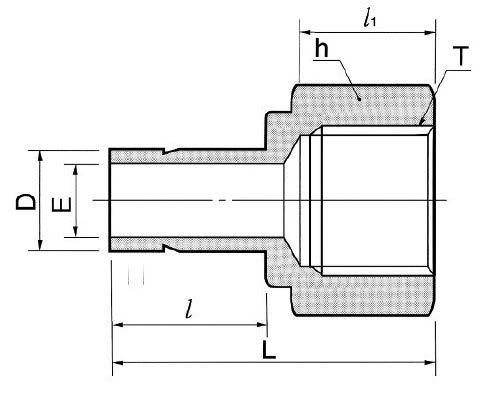

Корпус и все контактные детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двумя обжимными кольцами и гайкой, канал 1 — G1/2, канал 2 — 1/2" (втулка). Уплотнение резьбы — прокладка по DIN 3852 форма A/B; при необходимости допускается замена прокладки на материал, совместимый с рабочей средой. Типичные эксплуатационные параметры: номинальное давление при корректном монтаже до ≈420 бар (зависит от диаметра трубки и условий), температурный диапазон при стандартной прокладке ориентировочно от −60 °C до +200 °C; при металлических уплотнениях диапазон расширяется. Подходит для жидкостей, газов и стерильных сред при соблюдении химической совместимости.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра трубки и требуемого давления; используйте оригинальные обжимные кольца DK‑Lok. При монтаже соблюдайте последовательность: посадить трубку до упора, закрепить первую и вторую втулки, затянуть гайку моментом, рекомендованным производителем, контролируя совпадение пазов. Избегайте повторного многократного использования обжимных колец — при демонтаже заменяйте их. Для агрессивных сред подбирайте прокладки по химической стойкости; при высоких температурах используйте металлические варианты уплотнений. Проверяйте резьбу G1/2 на чистоту и плоскостность под прокладку по DIN 3852 перед сборкой.
