DAF8M-4GG-S - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-8 мм, нерж.

Назначение и принцип работы

Обжимной переходник с внутренней резьбой под манометр G1/4 на трубку Ø8 мм предназначен для отвода давления на контрольно-измерительные приборы и переноса рабочей среды из трубопровода в прибор. Втулочное исполнение с внутренней проточкой для прокладки обеспечивает уплотнение резьбового соединения манометра, а обжимная часть с двумя обжимными кольцами и гайкой фиксирует трубку Ø8 мм без сварки или резьбы. Работает по принципу механического уплотнения трубки феррулами и герметизации резьбового штуцера прокладкой, обеспечивая стабильную передачу давления в системах газа и жидкости при монтаже на приборы с резьбой G1/4.

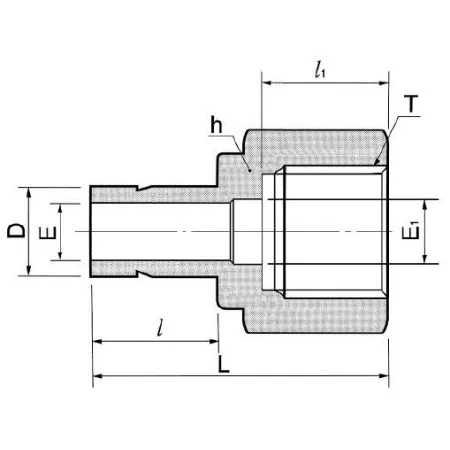

Ключевые особенности конструкции

Корпус и монтажные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Конструкция — двухфурвальная (две обжимные втулки) обеспечивает надёжную центровку и ленточное уплотнение трубки Ø8 мм. Резьбовое уплотнение — прокладка по внутренней проточке, совместимая с манометрическими штуцерами G1/4. Применимы рабочие среды: нейтральные и агрессивные жидкости, масла, сжатый воздух; температурный и давленческий диапазон зависит от материала прокладки и стенки трубки (обычно для нержавеющих обжимных соединений Ø8 мм эксплуатация в пределах сотен бар и температур от низких минусовых до нескольких сотен градусов при металлическом уплотнении).

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки Ø8 мм и соответствия резьбы прибора G1/4. Перед монтажом очистите торец трубки, снимите фаску по рекомендации производителя, установите обе обжимные втулки и затяните гайку согласно паспортного момента. Учитывайте тип и температурную стойкость прокладки: при высоких температурах используйте металлические или температурно-устойчивые материалы уплотнения. Избегайте перетяжки — проверяйте герметичность при пробном давлении; при вибрациях применяется дополнительная фиксация трубопровода.
