DAF8M-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4–8 мм предназначен для коммутации инструментальных и технологических линий: присоединение к резьбовому ответу R1/4 (BSPT) и к трубке Ø8 мм. Решает задачи герметичного присоединения трубопроводов в системах измерений, гидравлики, пневматики и технологических установках. Принцип работы — комбинированное уплотнение: резьба уплотняется ФУМ-лентой (PTFE), а трубное соединение — двухобоймовой обжимной системой (две обжимные втулки и гайка), при закручивании гайки втулки создают концентрическое металлическое уплотнение вокруг трубки, обеспечивая стойкость к вибрациям и перепадам давления.

Ключевые особенности конструкции

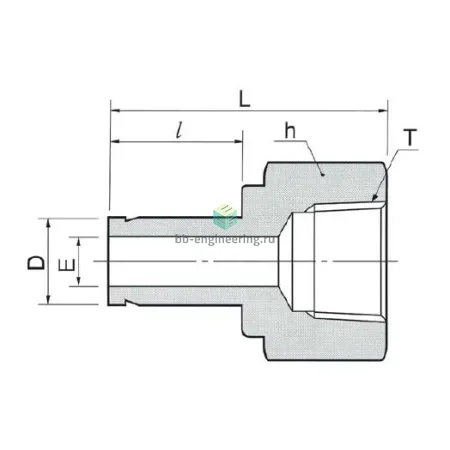

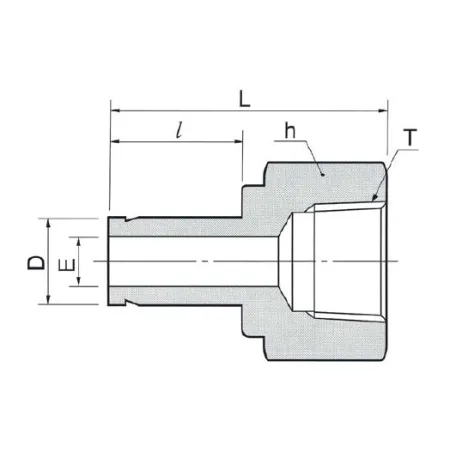

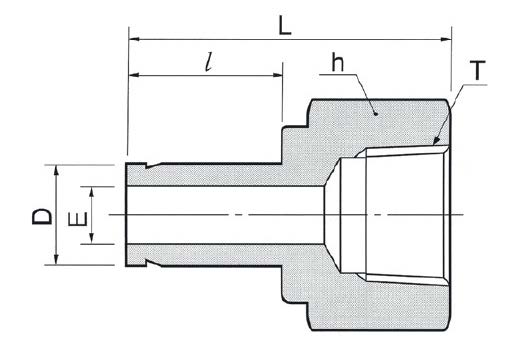

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает химическую стойкость и коррозионную устойчивость в широком диапазоне сред (вода, масла, агрессивные химреагенты, сжатый воздух). Подключения: канал 1 — резьба R1/4 (трубная коническая), канал 2 — втулка под трубку Ø8 мм. Уплотнение резьбы — ФУМ-лента; конструкция — две обжимные втулки + гайка. Рабочие давления для типичных исполнений с трубкой Ø8 мм достигают до ~60 МПа (600 бар) в зависимости от толщины стенки трубки и условий монтажа; эксплуатационная температура при использовании PTFE-уплотнения ориентировочно от −196 °C до +200 °C (до +260 °C для чистого PTFE при ограниченных условиях).

Экспертные рекомендации по применению

Подбирайте переходник под фактическую толщину стенки трубки Ø8 мм и рабочее давление; при сомнении используйте таблицы производителя. Перед монтажом обрежьте трубку под прямым углом, обезжирьте и тщательно удалите заусенцы; вставьте трубку до упора во втулку. Резьбу уплотняйте ФУМ-лентой по направлению нарезки (2–3 слоя), не наносите пасты на обжимную часть. Затяжка: заверните гайку вручную до упора, затем ключом 1–1,25 оборота (ориентировочно 10–18 Н·м) или по моментам производителя; избегайте перетяжки. Проверяйте герметичность гидравлическим или пневматическим испытанием на 1,5× рабочее давление. Для вибронагрязных сред используйте дополнительную опору трубопровода.
