DAF8M-6GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G3/8-8 мм, нерж.

Назначение и принцип работы

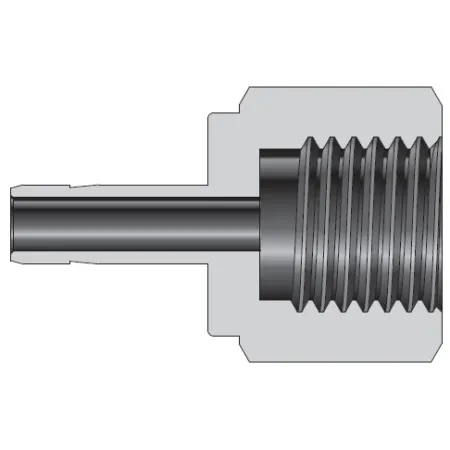

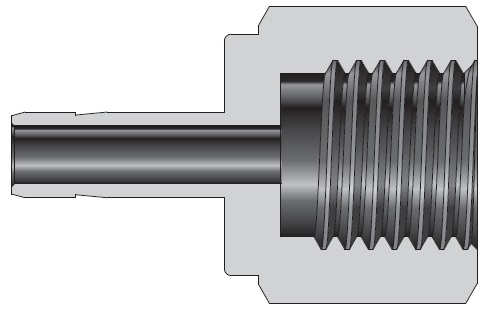

Переходник прямой с внутренней резьбой под манометр и под обжим 8 мм предназначен для подключения манометрических приборов к трубчатым линиям технологических систем. Конструкция обеспечивает герметичное присоединение манометра с резьбой G3/8 к трубке ∅8 мм посредством втулки и двух обжимных колец и гайки; уплотнение резьбы достигается прокладкой по внутренней проточке. Решает задачи отбора давления в гидравлике, системах теплоснабжения, технологических и лабораторных установках, где требуется надёжное измерение и минимизация утечек.

Ключевые особенности конструкции

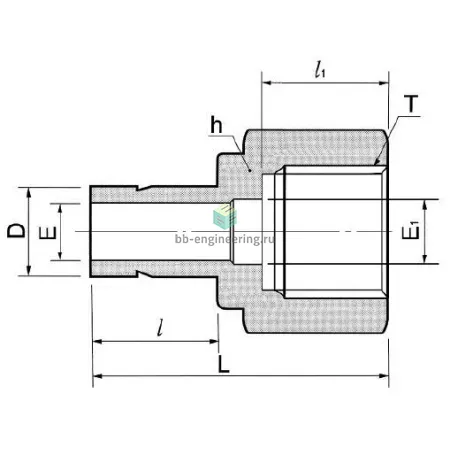

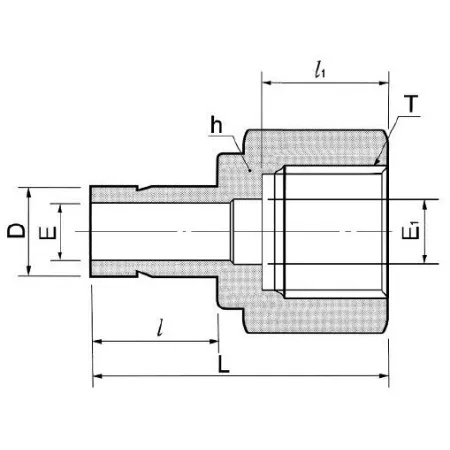

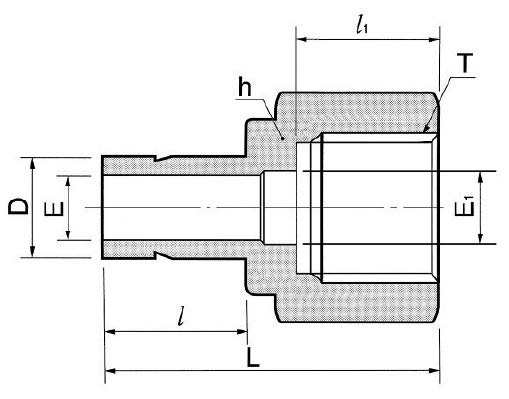

Корпус и втулка выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя кольцами и гайкой — обеспечивает металлическое/втулочное уплотнение при плотно подогнанной трубке ∅8 мм. Резьбовое подключение канал 1: G3/8; канал 2: 8 мм (втулка). Для уплотнения резьбы используется прокладка по внутренней проточке. Рекомендуемые рабочие параметры: давление до ≈420 бар (в зависимости от трубки и условий) и температурный диапазон примерно −60…+200 °C при использовании соответствующих уплотнений и сред (гидравлические масла, вода, инертные газы, топливо).

Экспертные рекомендации по применению

При подборе учитывайте совместимость материала AISI 316 с рабочей средой и рабочие давления трубопровода; используйте трубы строгого наружного диаметра 8,0 мм и рекомендованные втулки. Перед монтажом удалите заусенцы и обеспечьте правильную посадку втулки и обжимных колец; затягивайте гайку по таблице моментов производителя, не допускайте перекоса, повторная установка обжимных колец снижает герметичность. При пуске выполните поэтапное опробование на низком давлении с последующим увеличением до рабочего для контроля утечек.
