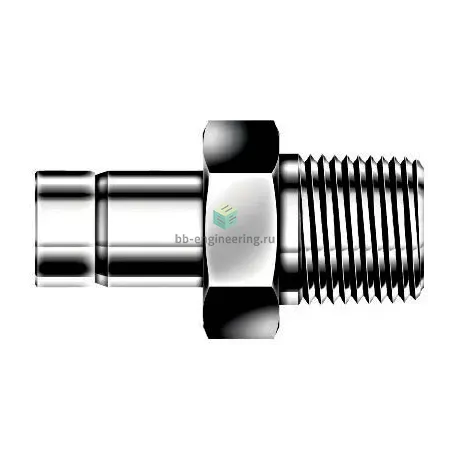

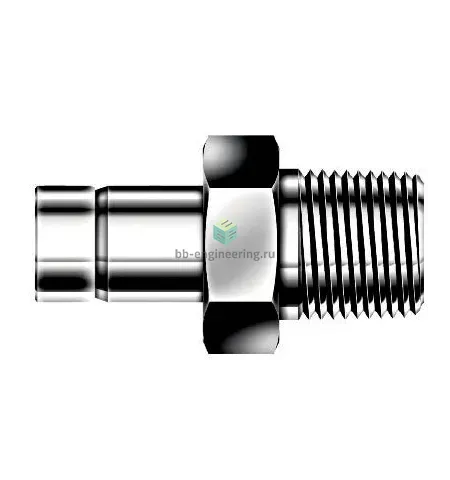

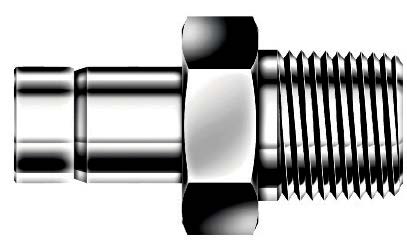

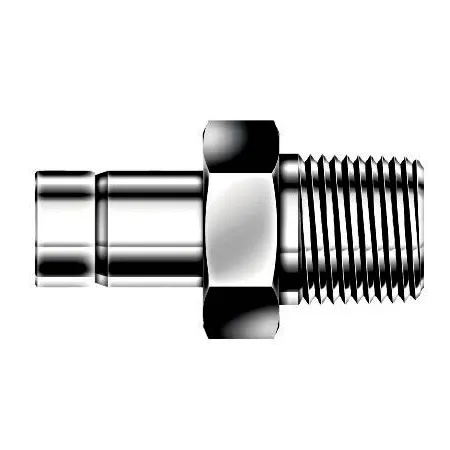

DAM10M-6N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT3/8-10 мм, нерж.

Назначение и принцип работы

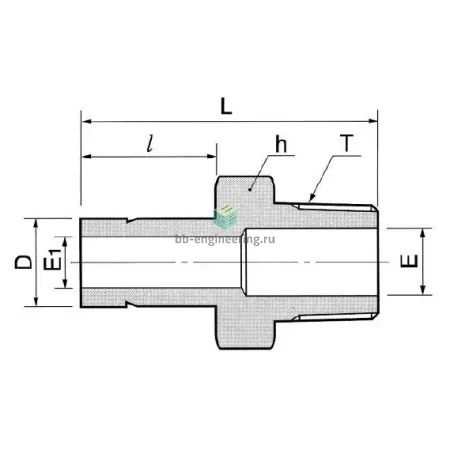

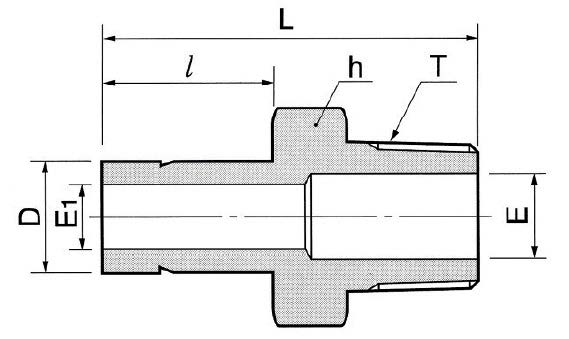

Переходник прямой с нарезной втулкой предназначен для соединения трубки Ø10 мм с резьбовым портом NPT 3/8 в системах измерения, технологических линиях и гидравлических/пневматических трассах. Конструкция решает задачу перехода от трубной магистрали к приборной резьбе с герметизацией резьбы ФУМ-лентой и механическим закреплением трубки путем двухобжимного соединения (две обжимные кольца + гайка). При затяжке гайки обжимные кольца создают уплотнение и фиксацию трубки без дополнительного паяния или сварки, обеспечивая повторяемость и возможность демонтажа.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, гидравлическими маслами, газами и большинством технологических жидкостей. Резьба NPT3/8 герметизируется ФУМ-лентой; уплотнение трубки выполняется двумя металлическими обжимными кольцами и гайкой для надежного газонепроницаемого контакта. Типичные рабочие среды — технологические и лабораторные среды, инертные и агрессивные газы, масла. При корректной установке рабочее давление соответствует типичным значениям для обжимных фитингов из AISI 316 (см. документацию производителя для конкретных условий); температурный диапазон эксплуатации ограничен материалом корпуса и уплотнений (от крипогенных значений до сотен градусов Цельсия для металла, до ~+250 °C для уплотнений ФУМ/ПТФЭ).

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, ровно обрезанную и зачищенную трубку Ø10 мм, вставляйте до упора в втулку. Накручивайте ФУМ-ленту только на коническую резьбу NPT, избегайте попадания ленты в зону обжатия. Затягивайте гайку до момента образования прочного обжима, избегая чрезмерного крутящего момента — при необходимости используйте динамометрический ключ и рекомендации DK‑Lok по моментам для данного размера. Проводите испытание на герметичность после сборки; при повторном монтаже заменяйте обжимные кольца. Не используйте фитинг при повреждении резьбы или кольцев — это критично для герметичности.
