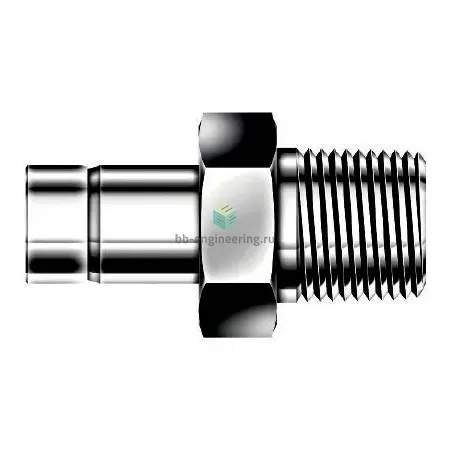

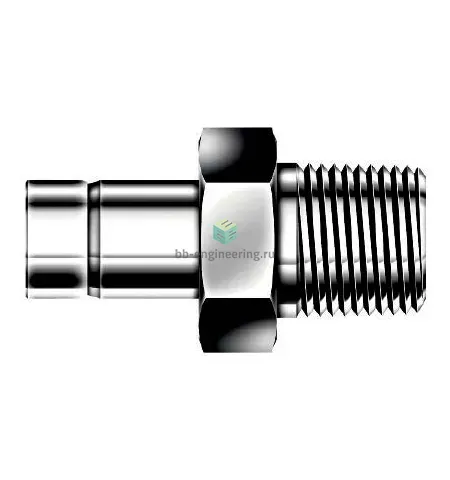

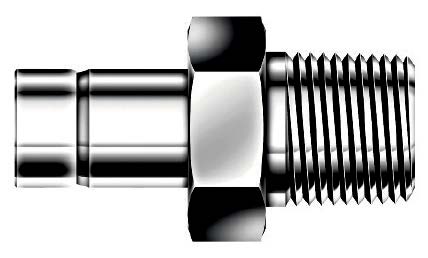

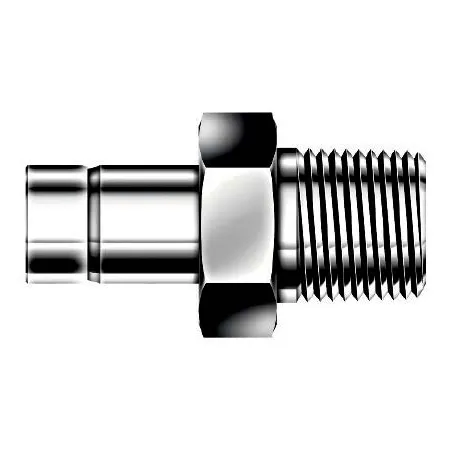

DAM10M-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой R1/2 и присоединением под трубку 10 мм предназначен для герметичного соединения трубопроводов и приборных линий в системах технологического и измерительного оборудования. Работает по принципу обжима: труба вставляется в втулку, фиксируется двумя обжимными кольцами и гайкой; резьбовое соединение герметизируется ФУМ-лентой. Обеспечивает надежную статическую и виброустойчивую стыковку сред низкой и средней агрессивности (вода, масла, сжатый воздух, инертные и технологические газы).

Ключевые особенности конструкции

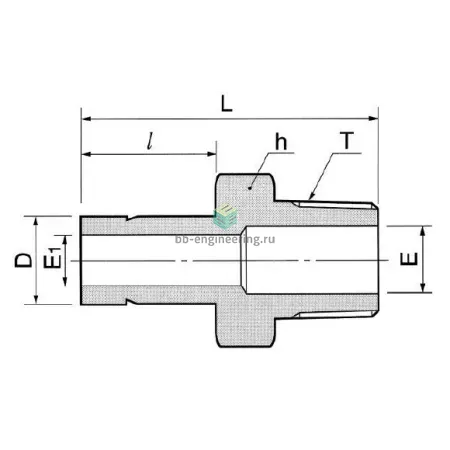

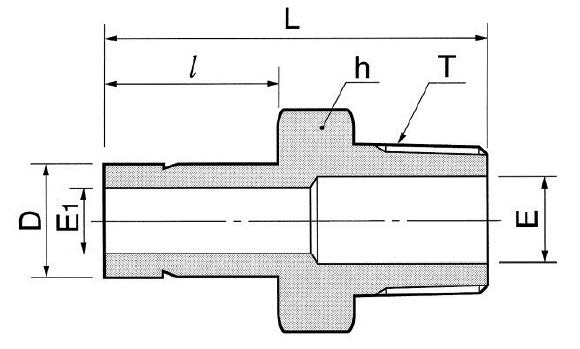

Корпус и комплектные детали — нержавеющая сталь AISI 316 (материал корпуса указан), два обжимных кольца и гайка — конструкция обжимного типа DK‑Lok. Подключения: канал 1 — резьба R1/2 (наружная), канал 2 — втулка под трубку 10 мм. Уплотнение резьбы — ФУМ-лента. Для подобных изделий типичны рабочие давления до порядка 400–420 бар в зависимости от толщины стенки трубки и условий монтажа; рабочий температурный диапазон при применении ФУМ-ленты примерно от −60 до +200 °C. Коррозионная стойкость AISI 316 обеспечивает применение в агрессивных средах и пищевой отрасли.

Экспертные рекомендации по применению

Подбирайте трубку 10 мм с рекомендованной толщиной стенки производителя; обеспечьте ровную торцовую резку и удаление фаски. При монтаже используйте ФУМ-ленту на наружной резьбе R1/2 и затягивайте гайку согласно монтажной таблице DK‑Lok; не допускайте перекоса втулки при обжиме. Не рекомендуется повторно использовать обжимные кольца после демонтажа — заменяйте при повторном монтаже. Проверяйте систему давлением на герметичность и учитывайте температурные расширения при прокладке линий.
