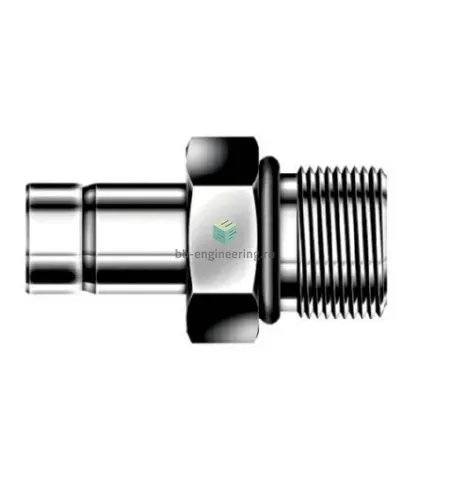

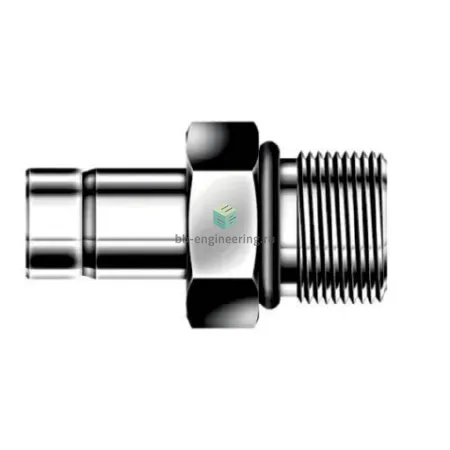

DAM12-12U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой и встроенным выступающим O-ring предназначен для соединения металлической трубки с резьбовым портом в системах технологического контроля, гидравлики и приборного оборудования. Принцип работы — двухорстная обжимная конструкция: при затяжке гайки две обжимные втулки фиксируют трубку металлом по металлу, а выступающее уплотнительное кольцо обеспечивает герметизацию резьбового соединения на переходе UNF 1 1/16″-12 (канал 1) → 3/4″ втулка (канал 2). Конструкция рассчитана на монтаж в системах с агрессивными средами при требованиях к коррозионной стойкости и точной передаче сигналов давления/температуры.

Ключевые особенности конструкции

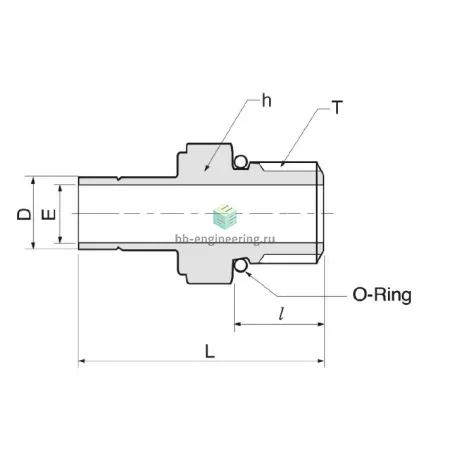

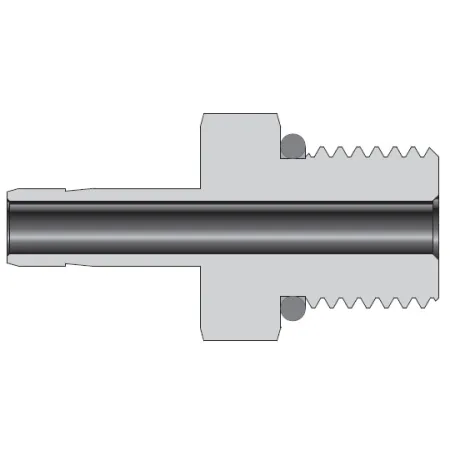

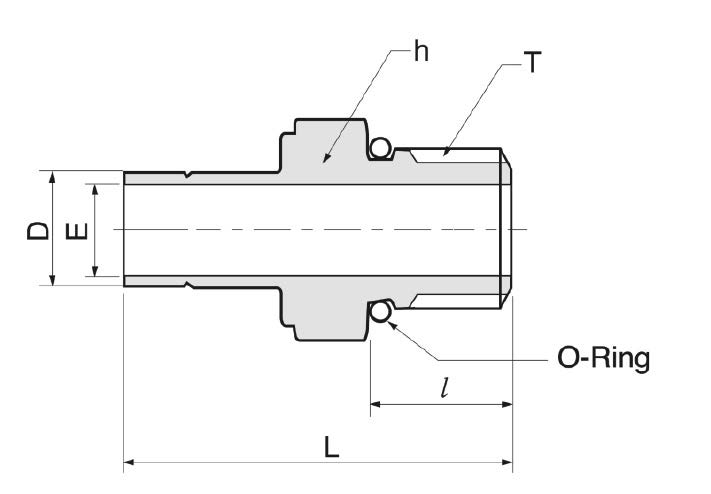

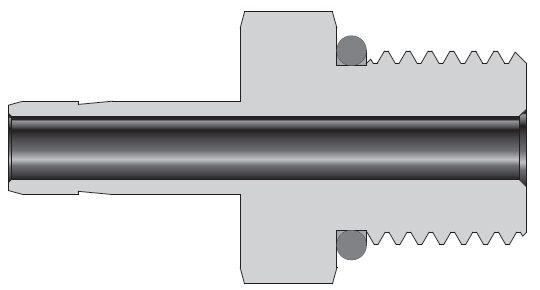

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в морской воде, кислотах и большинстве технологических сред. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; резьбовое уплотнение выполнено с выступающим O-ring для вторичного уплотнения резьбы. Подключение: UNF 1 1/16″-12-3/4″ (вход/выход по каналам). Рабочие давления зависят от диаметра трубки и режима, типично для обжимных фитингов из AISI 316 — сотни бар при правильной сборке; температурный диапазон определяется материалом O-ring (от минус десятков °C до +200…+260 °C для фторкаучуков/фторполимеров).

Экспертные рекомендации по применению

При подборе учитывать сочетание резьбы UNF 1 1/16″-12 с внутренним размером втулки 3/4″ и соответствие стенки трубки давлению. Перед монтажом очистить торец и трубку, проверить состояние обжимных колец; затяжку выполнять динамометрическим ключом по рекомендациям производителя, избегая перетяжки (риск деформации O-ring и утечки). Для агрессивных сред выбирать O-ring по химстойкости (FKM, PTFE и т. п.). При ревизии заменять обжимные кольца и O-ring; критические режимы — частые циклы давления и вибрация, требующие дополнительной проверки уплотнений.
