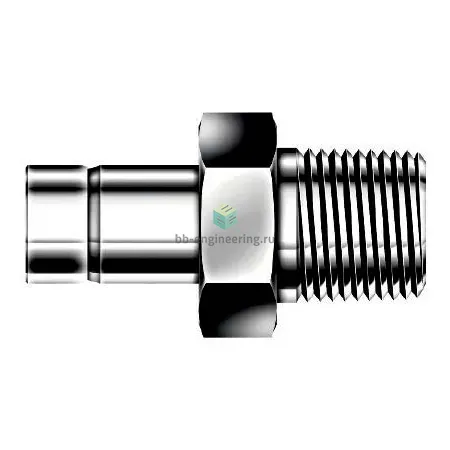

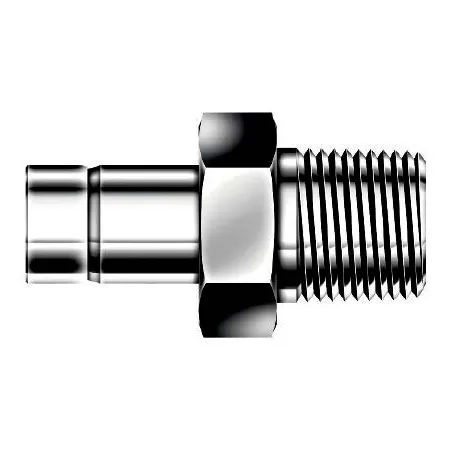

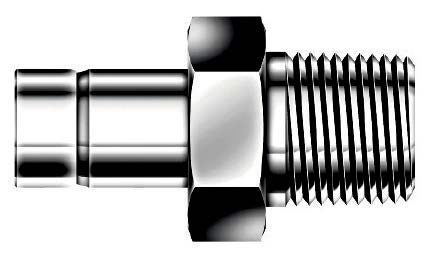

DAM12-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-3/4", нерж.

Назначение и принцип работы

Переходник обжимной DAM12-8R-S DK-Lok предназначен для создания герметичного перехода между трубной линией и резьбовым подключением R1/2–3/4". Применяется в системах технологической и приборной разводки: гидравлика, пневматика, нефтегаз, тепло- и химпроцессы для сред на основе воды, масел, негорючих газов и инертных сред. Принцип работы — двухкольцевая обжимная система: трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовой стык герметизируется ФУМ-лентой на конической резьбе 3/4" (втулка) или плоской R1/2 в зависимости от исполнения, что обеспечивает металло-металлическое и уплотнение резьбы для давлений промышленного уровня.

Ключевые особенности конструкции

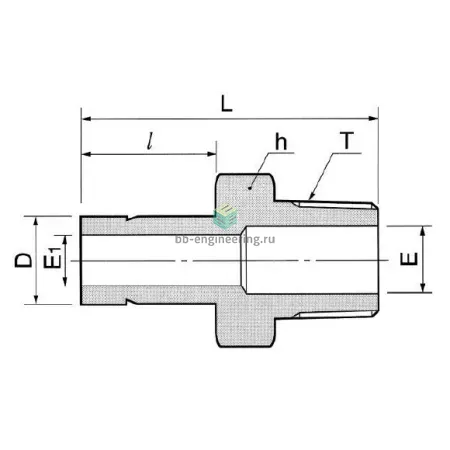

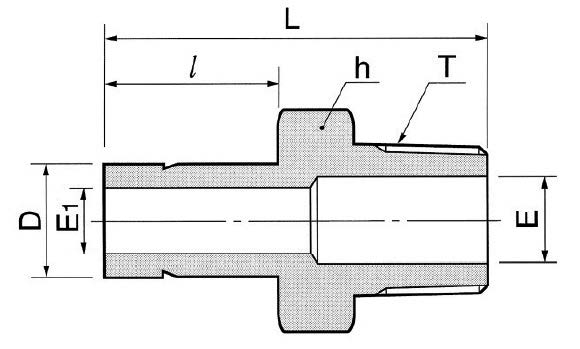

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Тип уплотнения резьбы — ФУМ-лента; конструкция — обжим трубки двумя обжимными кольцами и гайкой, втулочное исполнение на 3/4". Стандартные рабочие диапазоны для аналогичных комплектов DK-Lok: давление до ≈413 бар (≈6000 psi) в зависимости от диаметра трубки и режима, рабочая температура от −196°C до +538°C в зависимости от материала трубки и прокладок; фактические границы уточнять по таблице производителя. Подходит для трубок с соответствующим наружным диаметром и для систем, требующих надежной виброустойчивой развязки.

Экспертные рекомендации по применению

При подборе сверяйте внутренний диаметр трубки с размером обжимных колец; используйте ФУМ-ленту на резьбе строго при установке и избегайте герметиков, несовместимых с рабочей средой. При монтаже — сначала легкая сборка, затем окончательный момент затяжки по таблице моментов DK-Lok; чрезмерная затяжка разрушает обжимные кольца и ухудшает уплотнение. Обеспечьте линию опорой на расстоянии 3–5 диаметров от фитинга, избегайте ударных нагрузок и перекосов. Для агрессивных или кислородосодержащих сред согласуйте очистку и спецобработку с поставщиком.
