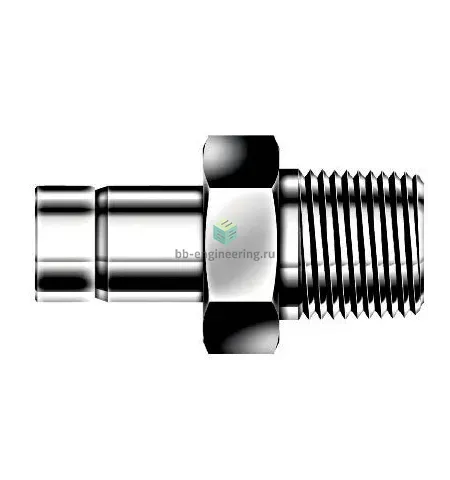

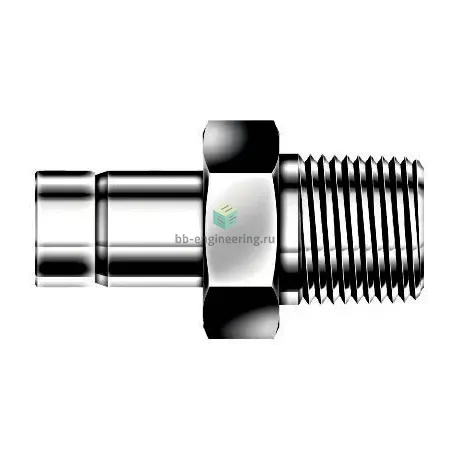

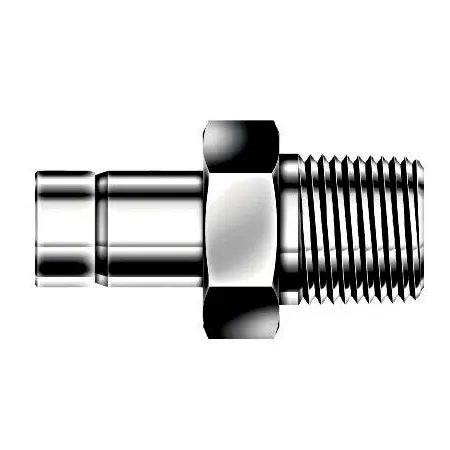

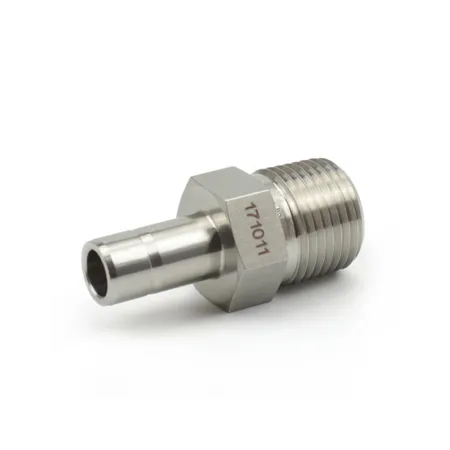

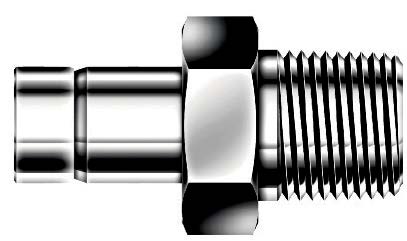

DAM12M-4N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный NPT1/4–12 мм предназначен для соединения трубной магистрали Ø12 мм с резьбовым портом NPT1/4 в системах технологического контроля, гидравлики и аналитики. Работает по принципу обжима трубки двумя коническими обжимными кольцами (фереджами) и гайкой: при затяжке формируется герметичное металлическое уплотнение на трубке, а резьба герметизируется ФУМ‑лентой. Решает задачи быстрой сборки разветвлений, замены участков трубопровода и перехода между метрической трубкой и конической резьбой NPT.

Ключевые особенности конструкции

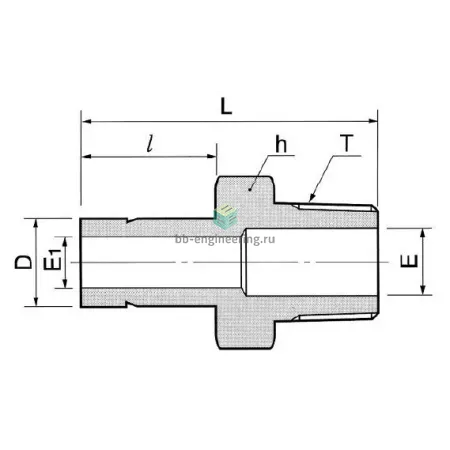

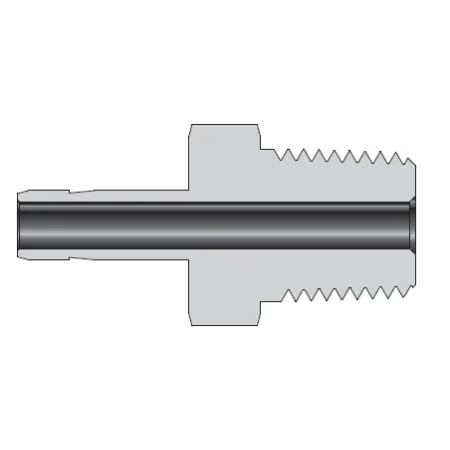

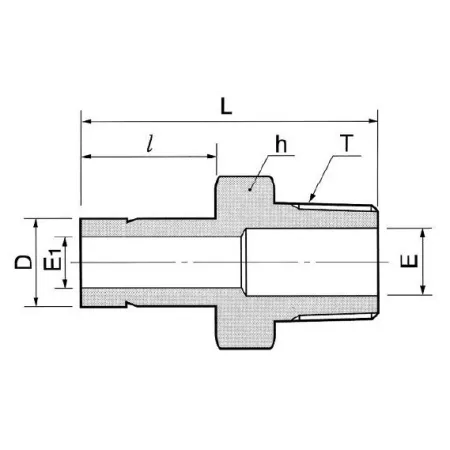

Корпус и элементы — нержавеющая сталь AISI 316, обжимная конструкция с двумя кольцами и гайкой обеспечивает высокую механическую прочность и коррозионную стойкость. Подключения: канал 1 — NPT1/4, канал 2 — втулка под трубку 12 мм. Резька герметизируется ФУМ‑лентой; уплотнение трубки — металлическое (фереджи). Типичные рабочие диапазоны для изделий DK‑Lok аналогичной серии: давление до ≈414 бар (6000 psi) в зависимости от диаметра и стенки трубки; температурный диапазон примерно от −60 °C до +450 °C в зависимости от рабочей среды и уплотнителя.

Экспертные рекомендации по применению

Выбирайте переходник по точному наружному диаметру и толщине стенки трубки. При монтаже используйте ФУМ‑ленту на резьбу, соблюдайте момент затяжки, рекомендованный производителем, чтобы не деформировать фереджи. Перед пуском выполняйте опрессовку на расчетное рабочее давление; избегайте ударных перепадов давления и агрессивных сред без дополнительной оценки коррозии. Для высокой чистоты среды применяйте очистку и сборку в контролируемых условиях.
