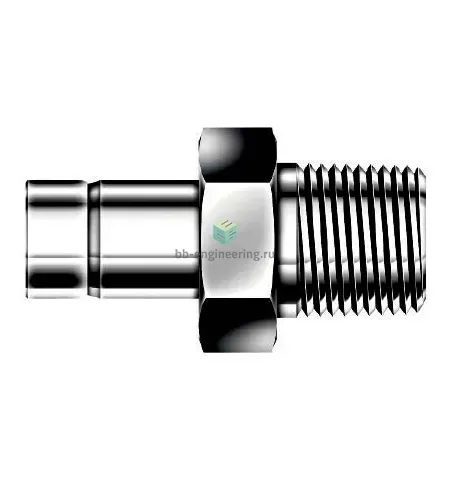

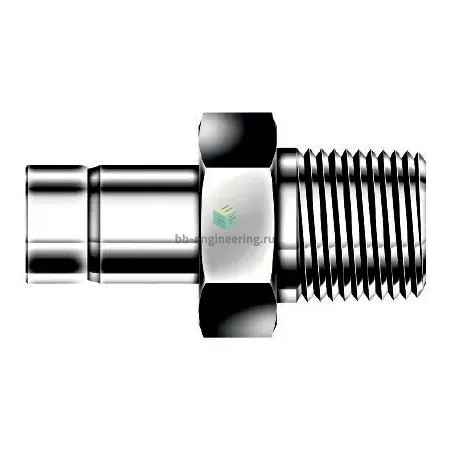

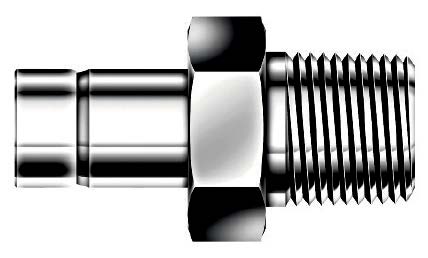

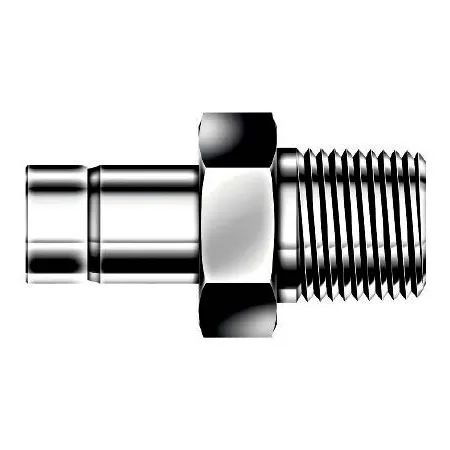

DAM12M-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/2–12 мм предназначен для соединения трубной линии Ø12 мм с резьбовым ответным элементом R1/2 в технологических установках КИПиА, гидравлике и пневматике. Работает по принципу двухколец‑обжимного соединения: трубка вставляется в корпус до опоры, затем две обжимные втулки и гайка формируют уплотняющий конус при затяжке; резьбовое соединение дополнительно герметизируется ФУМ‑лентой. Конструкция обеспечивает герметичность при высоких давлениях и вибрации, сохраняет геометрию трубопровода и позволяет быструю разборку.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из коррозионно‑стойкой стали AISI 316, что обеспечивает стойкость к агрессивным средам и температурный диапазон эксплуатации типично от −196°C до +260°C (ограничено материалом ФУМ/PTFE на резьбе). Уплотнение резьбы — ФУМ‑лента. Двойная обжимная схема повышает предел допустимого рабочего давления; для трубки 12 мм типичное рабочее давление в зависимости от толщины стенки и условий — до 250 бар. Конструкция рассчитана на среду: вода, нефть, газ, теплоносители и инертные химические среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец и отсутствие заусенцев на трубке, вставить до упора. Уплотнять резьбу только ФУМ‑лентой, не наносить герметики на обжимные поверхности. Затягивать гайку равномерно, контролировать момент по таблицам производителя или до характерного усилия, избегая перетяжки (риск деформации втулок). После установки выполнить проверку на герметичность и повторную дотяжку при первом запуске. Для агрессивных сред и критических давлений согласовать толщину стенки трубки и условия температурных циклов с технической документацией DK‑Lok.
