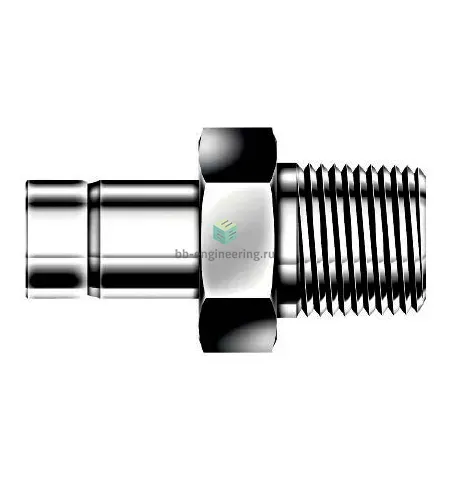

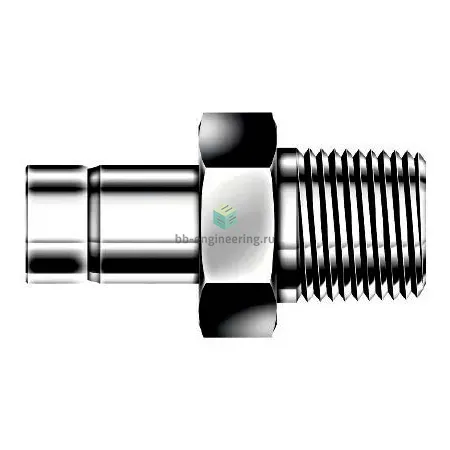

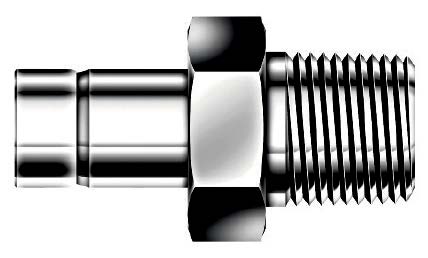

DAM18M-8R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1/2-18 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/2–18 мм предназначен для присоединения трубной линии Ø18 мм к резьбовому патрубку R1/2 в системах КИПиА, гидравлики и технологических трубопроводах. Работает по принципу двукольцевого обжима: при затяжке гайки две обжимные втулки (фирменная конструкция DK‑Lok) формируют герметичное соединение на металлической трубке без сварки; резьбовое соединение уплотняется ФУМ‑лентой на наружной резьбе R1/2. Конструкция обеспечивает повторную разборку и герметичность при рабочих нагрузках типичных для приборных и магистральных трасс.

Ключевые особенности конструкции

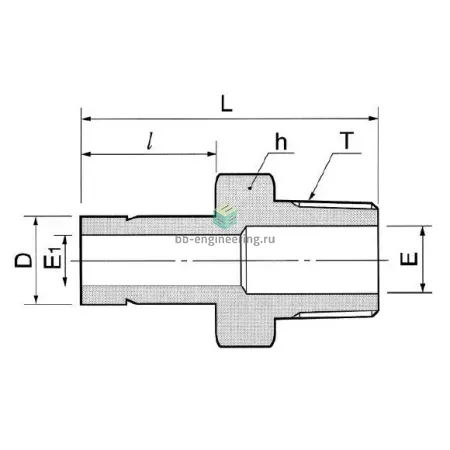

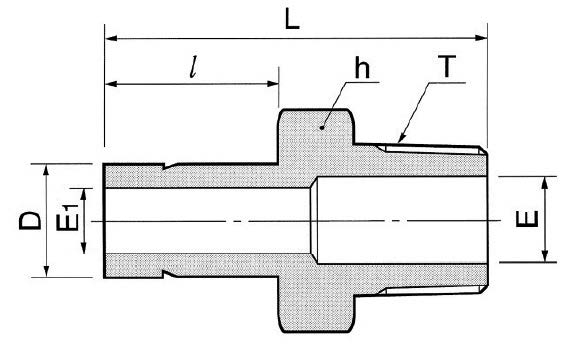

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах (вода, нефтепродукты, нейтральные химреактивы, сжатые газы). Тип уплотнения резьбы — ФУМ‑лента. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, канал 1: R1/2, канал 2: втулка 18 мм. Рабочие давления для серии DK‑Lok зависят от диаметра и толщины стенки трубки и в типичных исполнениях достигают сотен бар; температурный диапазон эксплуатации определяется материалами и уплотнением (ориентировочно от −60 °C до +200…+260 °C при использовании PTFE‑уплотнений).

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии толщины стенки трубки каталожным требованиям DK‑Lok для Ø18 мм; торцы трубки должны быть ровными и фаскованными, без заусенцев. Наносите ФУМ‑ленту на наружную резьбу R1/2 по направлению навивки, избегайте попадания ленты внутрь канала. Затягивайте гайку динамометрическим ключом по моментам производителя, избегая переобжатия — это продлит срок службы втулок. Для вибронагруженных трасс используйте фиксирующие элементы и регламентируйте повторную проверку момента после первого пуска. При агрессивных средах и повышенных температурах сверяйтесь с химстойкостью AISI 316 и рекомендациями DK‑Lok.
