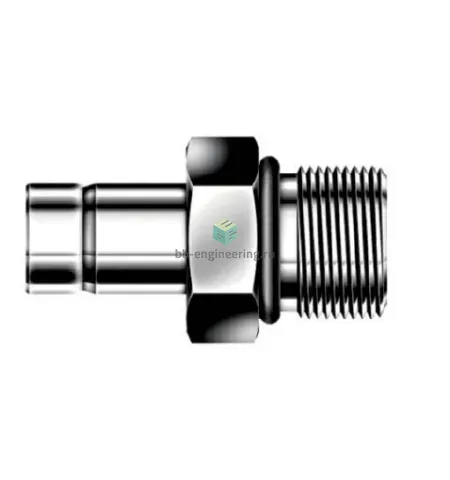

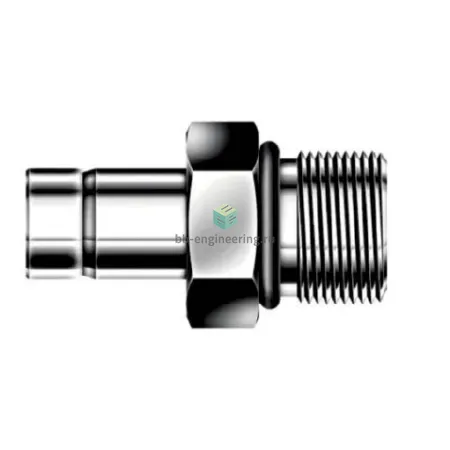

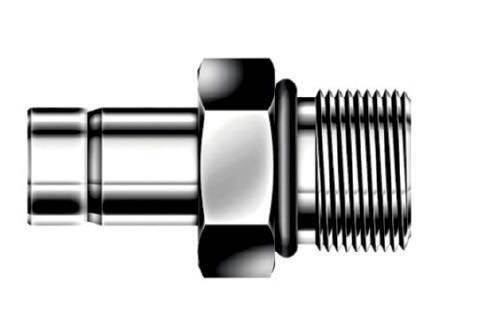

DAM2-2U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

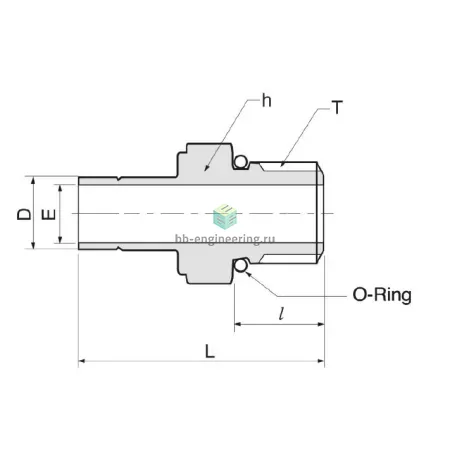

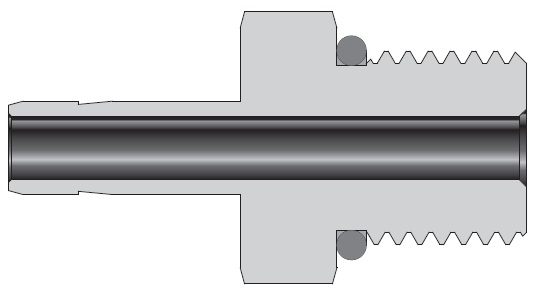

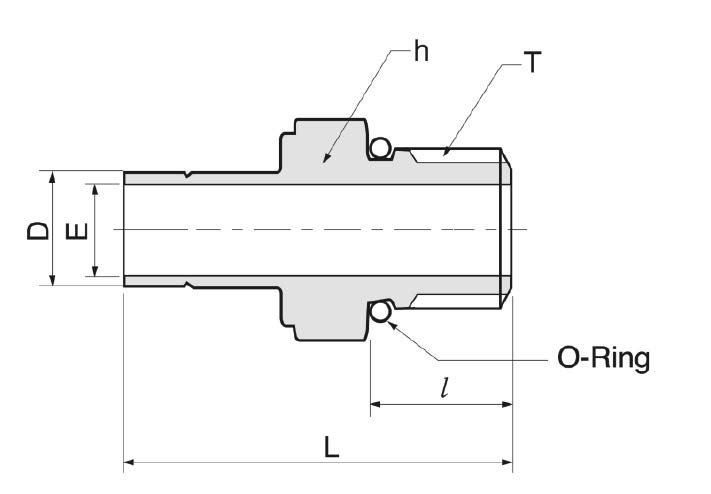

Переходник прямой втулочного типа с наружной резьбой UNF 5/16″-24 и втулкой 1/8″ предназначен для присоединения приборной трубки к резьбовому порту в системах измерения и управления давлением, расходом и средой. Конструкция обжимает трубку двумя обжимными кольцами и гайкой, создавая металлоконтактное уплотнение с дополнительным выступающим O‑ring на резьбе для вторичного уплотнения. При сборке трубка вставляется в корпус до упора; при затяжке гайки кольца формируют плотную герметичную посадку, а O‑ring препятствует наружным утечкам при избыточном давлении.

Ключевые особенности конструкции

Корпус и вспомогательные кольца изготовлены из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством рабочих флюидов. Подключения: канал 1 — резьба UNF 5/16″-24, канал 2 — втулка 1/8″ (соответствует трубке 1/8″ OD). Комбинация двух обжимных колец и выступающего O‑ring обеспечивает двойное уплотнение — механическое и эластомерное. Для аналогичных обжимных фитингов DK‑Lok типичные рабочие диапазоны — до ~6000 psi (≈413 bar) при комнатной температуре; температурная устойчивость зависит от материала O‑ring (типично от −60 °C до +200 °C при использовании соответствующих эластомеров и PTFE).

Экспертные рекомендации по применению

При подборе учитывайте диаметр трубки 1/8″ и тип рабочей среды; для агрессивных сред проверяйте совместимость эластомера O‑ring. Перед монтажом удалите задиры и фаску, очистите трубку от стружки и абразивов, вставьте до упора. Затягивайте согласно рекомендациям производителя или табличным значениям для аналогичных обжимных соединений, избегайте перекрута — это защищает кольца и O‑ring. При вибрации используйте фиксацию трубопровода и проверяйте уплотнения после первого цикла давления. Для сервисного обслуживания заменяйте обжимные кольца и O‑ring при повторной сборке для сохранения герметичности.
