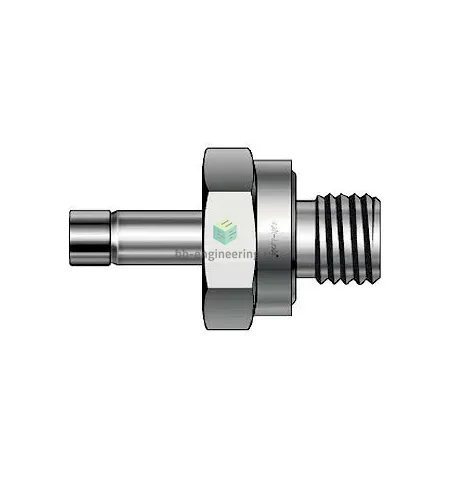

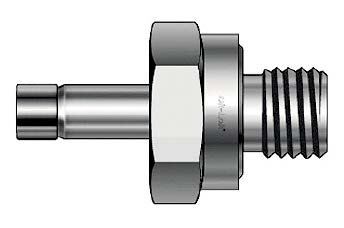

DAM2-2UO-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 5/16"-24-1/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для перехода между резьбовым портом UNF 5/16″-24 и трубным/втулочным соединением 1/8″ в системах контрольной и технологической арматуры. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное механическое присоединение тонкостенных трубок, а утопленное уплотнительное кольцо O‑ring герметизирует резьбовое соединение, снижая риск протечек при вибрации и перепадах давления. Применяется в линиях подачи проб, манометрии, гидравлике малого рабочего объёма и системах аналитики.

Ключевые особенности конструкции

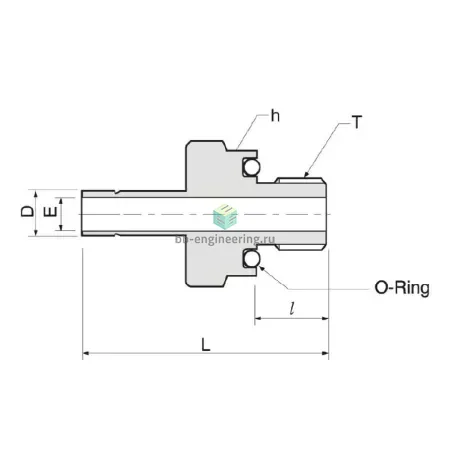

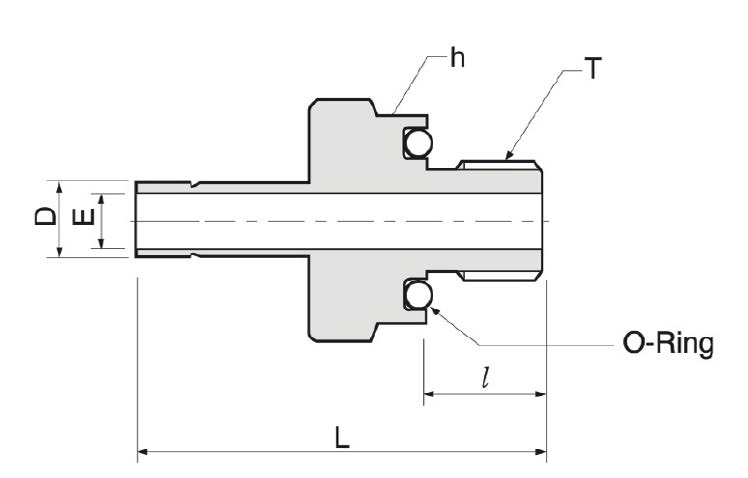

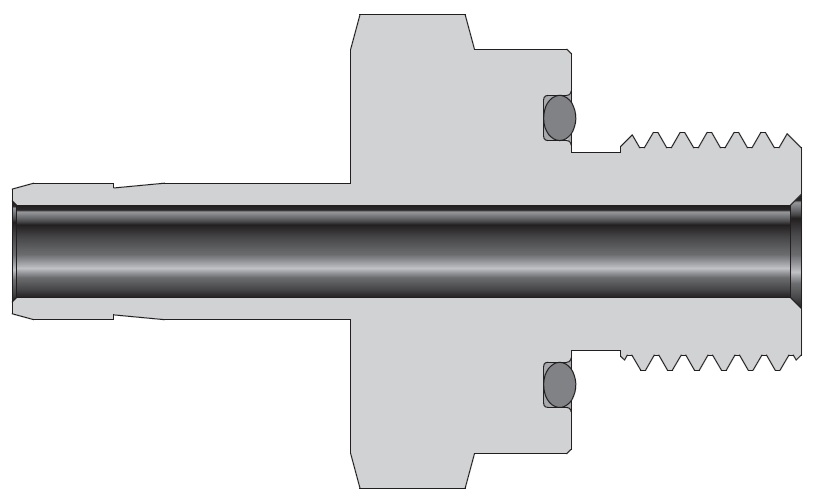

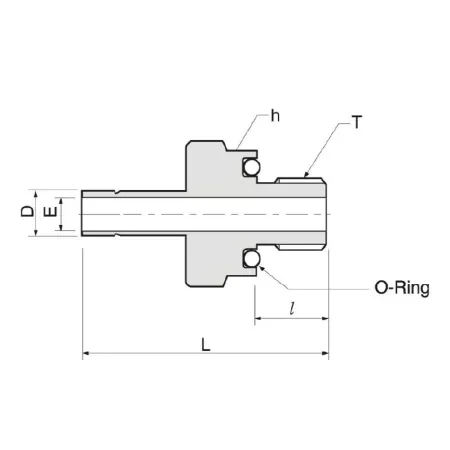

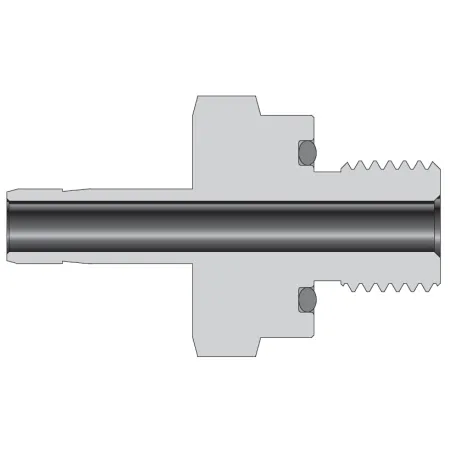

Корпус и детали — коррозионностойкая нержавеющая сталь AISI 316, подходящая для агрессивных сред и минеральных масел. Функционирование обеспечивается двумя металлическими обжимными кольцами (фереджами) и гайкой; канал 1 — резьба UNF 5/16″-24, канал 2 — втулка 1/8″. Уплотнение резьбы — утопленное O‑ring, ставится в паз корпуса. При типичном подборе уплотнителя и монтаже рабочее давление может достигать порядка 413 бар (6000 psi) в зависимости от диаметра трубки и условий; ориентировочный температурный диапазон эксплуатации −60…+200 °C в зависимости от материала O‑ring.

Экспертные рекомендации по применению

Подбирайте переходник под материал и толщину трубки, используйте трубки из нержавеющей стали того же класса для предотвращения гальванической коррозии. Монтируйте согласно инструкции производителя: обеспечить правильную посадку фереджей, предварительную центровку трубки и затяжку гайки требуемым моментом; не применять дополнительную пасту в зоне O‑ring. Избегайте перекосов и излишней гибкости трубопровода — фиксируйте линию опорами. После монтажа провести опрессовку/пневмоконтроль и периодическую проверку O‑ring на износ при циклических температурах и агрессивных средах.
