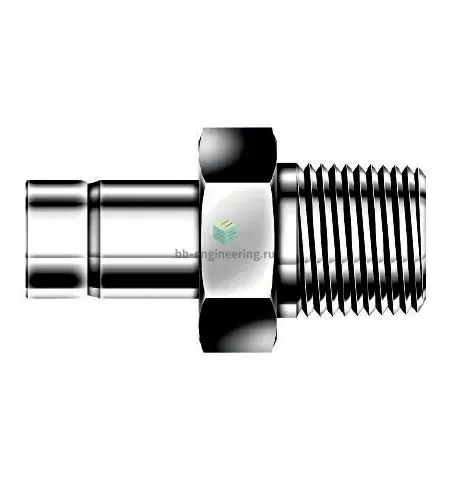

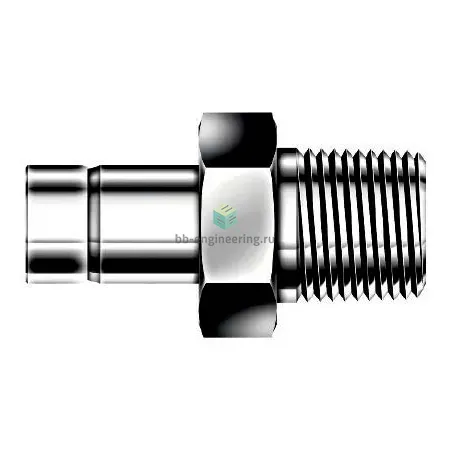

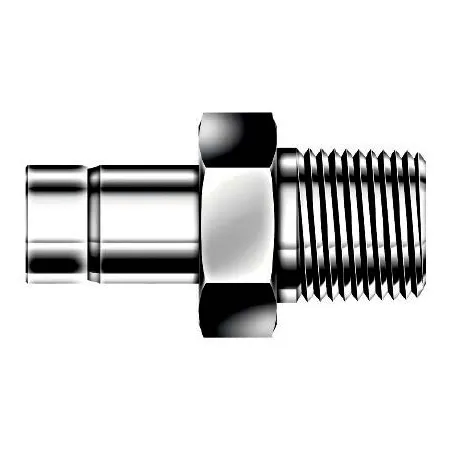

DAM25M-16R-S DK-Lok - Переходник прямой с нар. резьбой обжимной R1-25 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1–25 мм предназначен для надежного присоединения трубопроводов с наружной резьбой R1 (трубная коническая резьба) к трубке Ø25 мм с использованием обжимного соединения. Конструкция решает задачу герметичного перехода между резьбовыми и трубными магистралями в технологических линиях подачи воды, пара, масла и нейтральных газов. Принцип работы — конические обжимные кольца приравнивают уплотняющие поверхности трубки с корпусом при затяжке гайки, а резьбовое соединение уплотняется ФУМ‑лентой на нарезке R1.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и длительную циклическую работоспособность. Конструкция — стандартная обжимная система с двумя обжимными кольцами и гайкой; резьба уплотняется ФУМ‑лентой. Применимые среды: вода, пар, гидравлические и пневматические среды, химически нейтральные и слабоагрессивные жидкости. Рекомендуемый диапазон рабочих давлений зависит от толщины стенки трубки и условий монтажа (обычно до 200–250 бар для типичных стальных трубок Ø25 мм); температурный диапазон эксплуатации определяется материалом и уплотнениями: примерно от −60 °C до +260 °C (ограничено применением ФУМ‑ленты на резьбе).

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки исходя из давления; используйте монтажную таблицу производителя для определения допустимого давления и момента затяжки. Подготовка: торец трубки — ровный и без заусенцев, несколько миллиметров свободного захода во втулку. Наносите ФУМ‑ленту 2–3 слоя по направлению нарезки, избегайте попадания ленты в канал. Затягивайте гайку последовательно, контролируя герметичность тестом под давлением; при вибрации предпочтительны дополнительные фиксаторы или глушители пульсаций. Избегайте перегрева свыше допустимой температуры ФУМ‑ленты и циклических нагрузок, превышающих паспортные значения.
