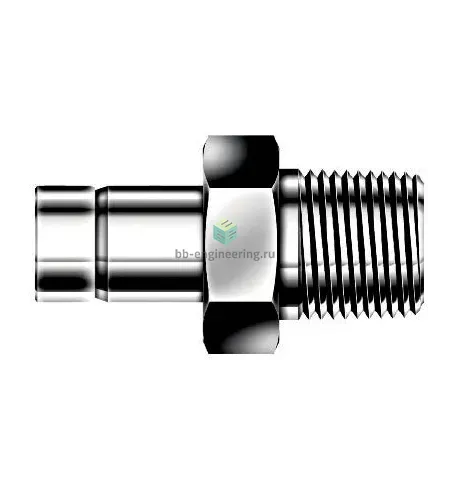

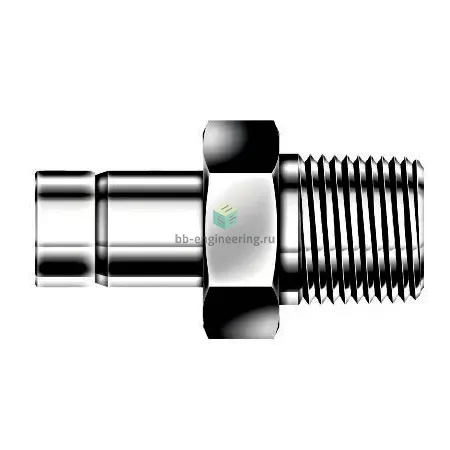

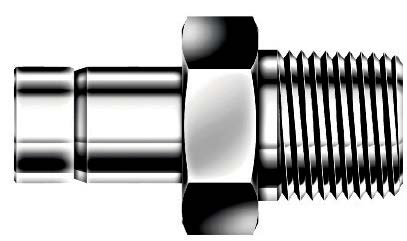

DAM3-2N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/8-3/16", нерж.

Назначение и принцип работы

Прямой втулочный переходник с наружной резьбой NPT1/8 — 3/16″ предназначен для герметичного присоединения металлической трубки Ø 3/16″ (≈4,76 мм) к резьбовым портам промышленной арматуры и приборов. Работает по принципу двухколецного обжимного соединения: при затягивании гайки обжимные кольца (фёррулы) фиксируют трубку и создают уплотнение по металлу, а уплотнение резьбы выполняется ФУМ-лентой. Применяется в системах измерения, подачи жидкостей и газов, линиях сжатого воздуха и гидравлики, где требуются компактность и высокая стойкость к коррозии.

Ключевые особенности конструкции

Корпус и все активные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает химическую стойкость и долговечность. Конструкция — двухобжимная (две обжимные втулки и гайка) обеспечивает надежную фиксацию трубки без дополнительной сварки. Уплотнение резьбы — ФУМ-лента (PTFE). Тип подключения: канал 1 — NPT1/8 (наружная резьба), канал 2 — втулка под трубку 3/16″. Рабочие среды: нейтральные и агрессивные жидкости, инертные и технологические газы. Типичные рабочие давления для аналогичных фитингов DK-Lok до ~6000 psi (≈414 bar) в зависимости от толщины стенки трубки; температурный диапазон при использовании ФУМ: ориентировочно −60…+260 °C.

Экспертные рекомендации по применению

Подбирайте переходник с учетом наружного диаметра и толщины стенки трубки; используйте только прямые, обезжиренные и фасонные отрезы трубки без задиров. При монтаже наматывайте ФУМ-ленту аккуратно, не забивая ее внутрь прохода; затягивайте по инструкции производителя — до упора с последующим контролем числа оборотов или заданным моментом, избегайте сверхзатяжки. Для агрессивных сред проверяйте совместимость PTFE и при высоких температурах/криогении используйте альтернативные уплотнения. Периодически проверяйте отсутствие вытеканий и коррозии при техобслуживании.
