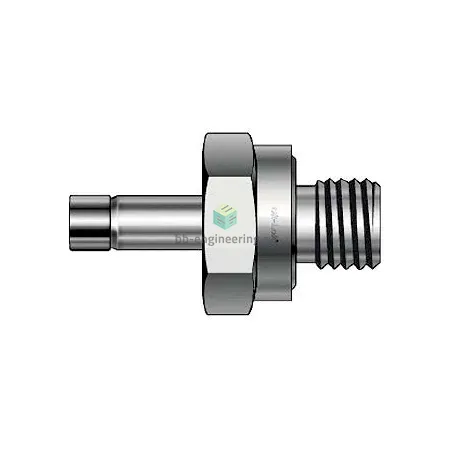

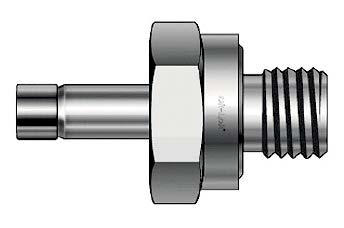

DAM3-3UO-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 3/8"-24-3/16", нерж.

Назначение и принцип работы

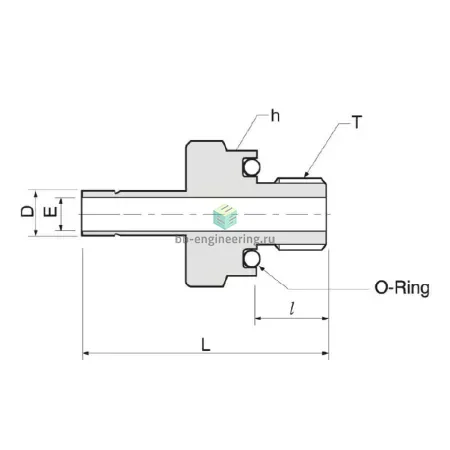

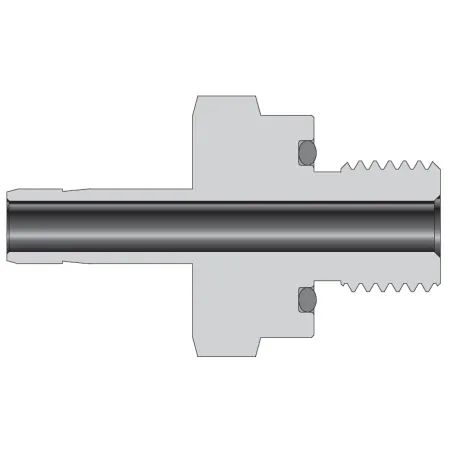

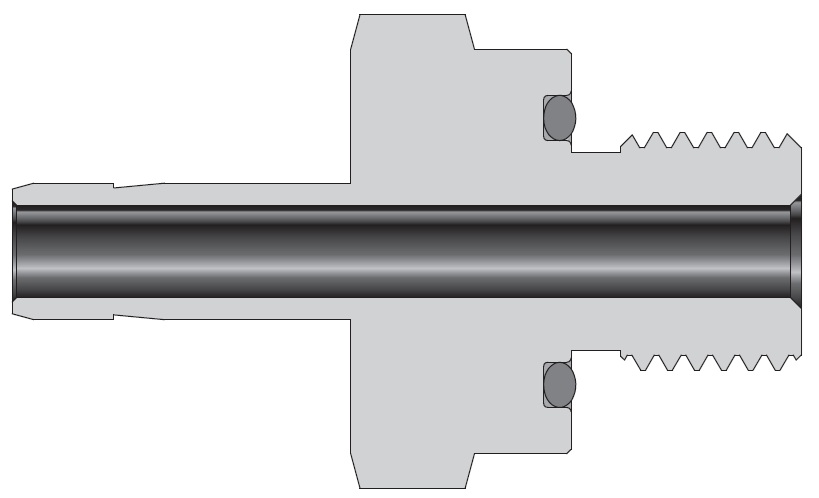

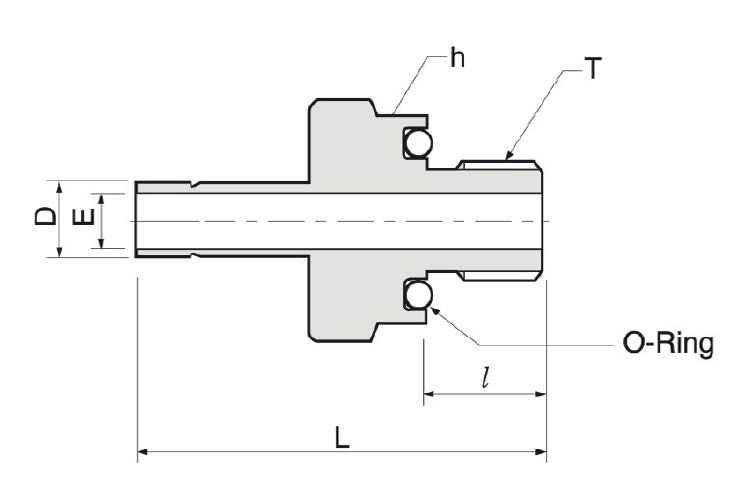

Переходник прямой втулочный с наружной резьбой UNF 3/8″-24 на трубное подключение 3/16″ предназначен для подключения приборов и трубопроводов КИПиА, гидравлики и газовых трасс. Конструктивно это обжимной фитинг: трубка фиксируется за счёт двух обжимных колец и гайки, а уплотнение резьбы выполняется утопленным O‑ring, обеспечивающим вторичную герметичность. Рабочий принцип — механическое уплотнение двумя кольцами (внутреннее и наружное) с дополнительным эластичным уплотнением резьбового соединения, что даёт надёжность при давлениях, типично до ≈413 бар (6000 psi) для малых диаметров трубки 3/16″ при корректной сборке.

Ключевые особенности конструкции

Корпус и вспомогательные детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухфerrульный обжим с гайкой; канал 1: UNF 3/8″-24, канал 2: втулка 3/16″. Уплотнение резьбы — утопленный O‑ring (материал уплотнения — NBR/FKM по заказу). Типичные среды: технические газы, гидравлические и пневматические среды, коксующиеся и коррозионные жидкости. Температурный диапазон зависит от O‑ring: NBR ≈ -40…+120 °C, FKM ≈ -20…+200 °C.

Экспертные рекомендации по применению

Подбирайте O‑ring по среде и температуре; для масел NBR, для агрессивных сред и высоких температур — FKM. Перед монтажом обеспечить чистую торцевую поверхность трубки 3/16″ (4,76 мм), прямой рез и снятие фаски; установить обе обжимные втулки и гайку, затянуть от руки и выполнить докрутку согласно инструкции производителя или таблице моментов — избегайте перекрутки, чтобы не деформировать фerrуль и не сорвать резьбу UNF 3/8″-24. При демонтаже заменяйте обжимные кольца и проверяйте O‑ring; при вибрации применяйте фиксирующие контрмеры. Регулярно проверяйте на протечки после первого пуска.
