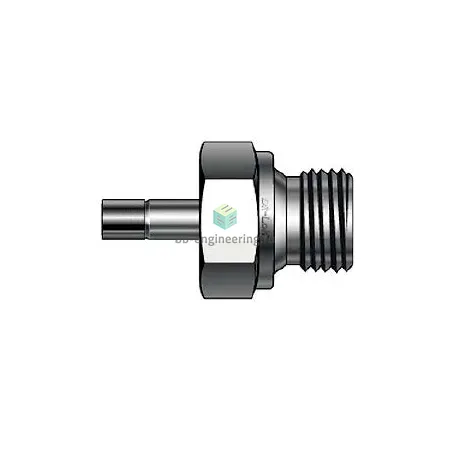

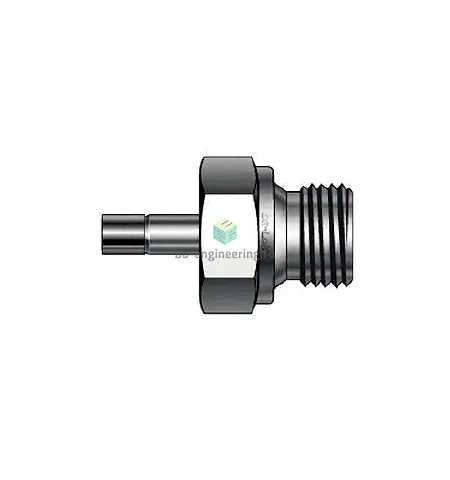

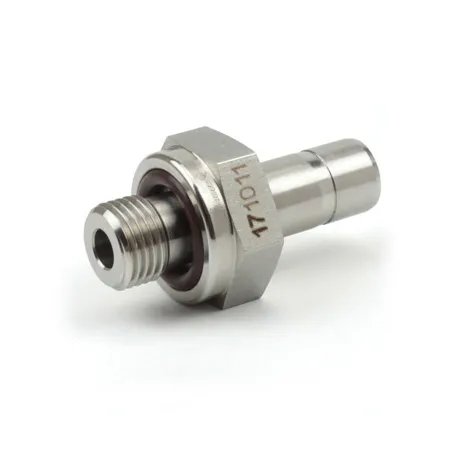

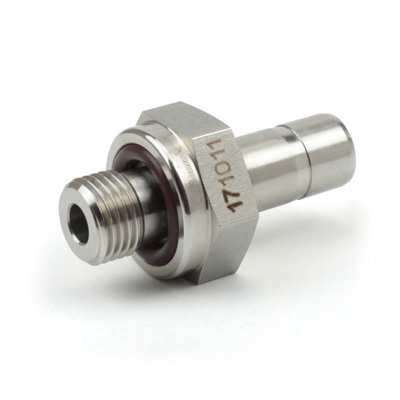

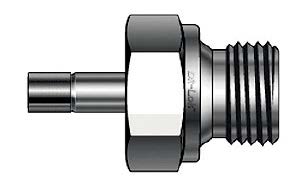

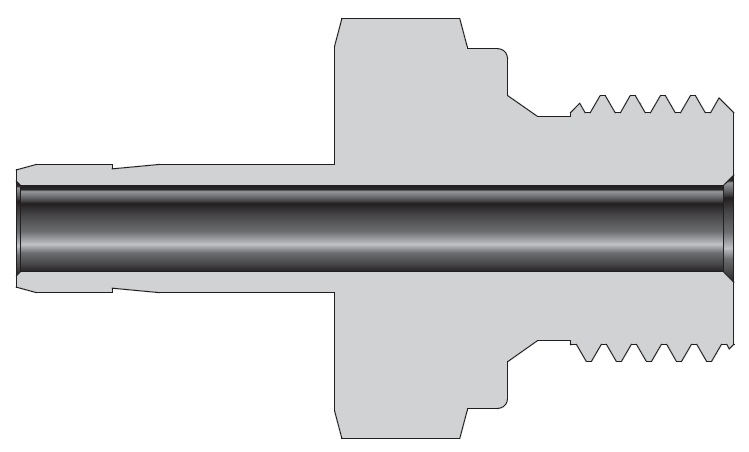

DAM38M-24G-S DK-Lok - Переходник прямой с нар. резьбой обжимной G1 1/2-38 мм, нерж.

Назначение и принцип работы

Переходник обжимной прямой с наружной резьбой G1 1/2 — втулка 38 мм предназначен для герметичного соединения трубопроводов и аппаратов в технологических системах с жесткой трубкой Ø38 мм и резьбовым присоединением G1 1/2. Конструкция с двумя обжимными кольцами и гайкой формирует уплотнение за счет осевого смещения ферруров на трубе; уплотнение резьбы выполняется резинометаллическим кольцом USIT по DIN 3852-2 форма A. Применяется в системах подачи жидкостей и газов, в том числе технологических линиях, гидравлике и КИПиА, где требуется разборное высоконадежное соединение.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Обжимная схема — двухферручная (две обжимные втулки + гайка) обеспечивает механическую фиксацию трубы Ø38 мм и повторную сборку. Резьбовое уплотнение — кольцо USIT (DIN 3852-2, форма A) для герметизации резьбы G1 1/2. Типичные рабочие параметры: рабочее давление до 420 бар в зависимости от размера и условий, температурный диапазон примерно −60…+200 °C в зависимости от материала уплотнения (нитрил, фторкаучук и т.п.). Совместим с водой, маслами, газами и большинством химических сред; для агрессивных сред уточнять комбинацию эластомера.

Экспертные рекомендации по применению

Подбирайте уплотнительное кольцо по рабочей среде и температуре; при работе с водородом и агрессивными средами предпочтительна модификация с подходящим эластомером или металл-металл уплотнением. Перед монтажом удалить заусенцы, соблюсти оговоренный подрез под ферруры и использовать рекомендованный момент затяжки производителя; избегать перетяжки — это может деформировать ферруры и снизить герметичность. Рекомендуется поддерживать трубопровод от осевых и радиальных нагрузок, проводить испытание на герметичность после монтажа и периодические визуальные осмотры соединений.
