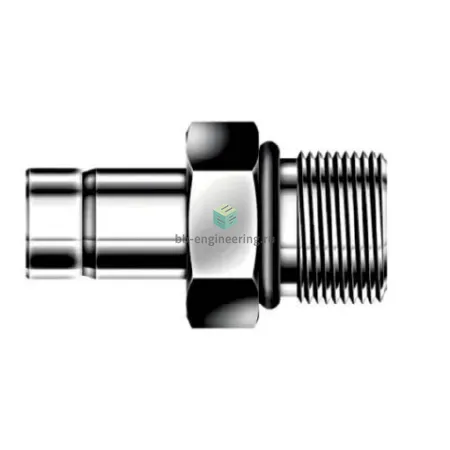

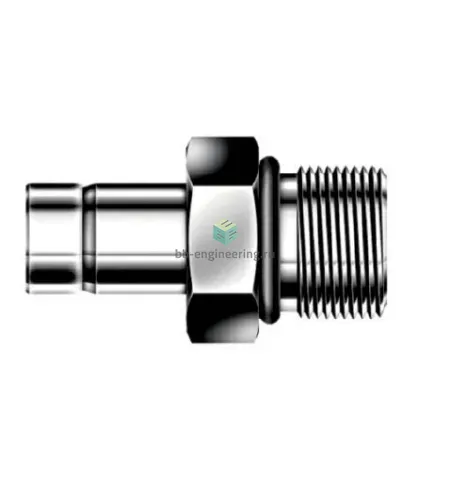

DAM4-4U-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой и втулкой предназначен для присоединения трубных линий 1/4″ (6,35 мм) к портам с резьбой UNF 7/16″-20 в системах КИПиА, гидравлики и технологических коммуникациях. Работает по принципу обжимного соединения: гайка стягивает две обжимные втулки (фервелы), которые механически фиксируют и герметизируют трубку; уплотнение резьбы обеспечивает выступающее O‑ring в резьбовой зоне, что исключает необходимость намотки льна или пасты на резьбу и обеспечивает герметичность при повышенных давлениях.

Ключевые особенности конструкции

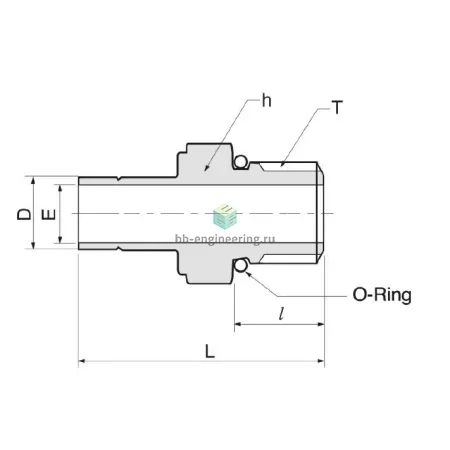

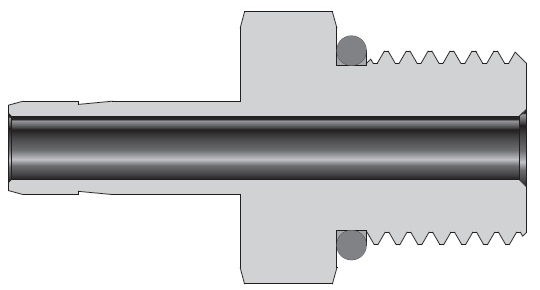

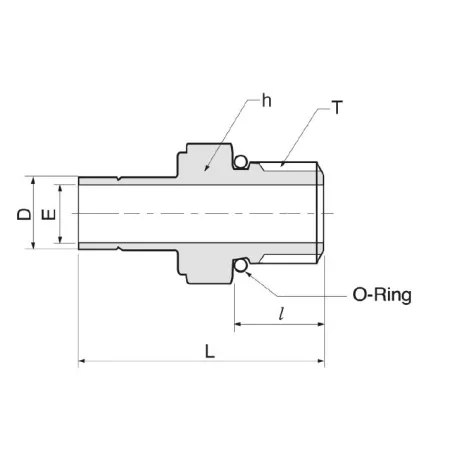

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; подключение: UNF 7/16″-20 (канал 1) и 1/4″ втулка (канал 2). Присутствует выступающее O‑ring для уплотнения резьбы; материал O‑ring подбирается по среде (типично FKM/Viton или PTFE). Диапазон рабочих давлений зависит от диаметра и стенки трубки; в типичных исполнениях для трубки 1/4″ и стенки ≥0,8–1,0 мм допустимо до ~420 бар (≈6000 psi). Температурный диапазон: с FKM ≈ −20…+200 °C, с PTFE ≈ −60…+260 °C.

Экспертные рекомендации по применению

Перед монтажом соблюдайте посадочные размеры: трубка 1/4″ (6,35 мм) должна быть отрезана перпендикулярно и снята фаска, исключите заусенцы. Вставьте трубку до упора во втулку, затяните гайку по инструкции производителя (используйте рекомендованный момент/число оборотов) — избегайте перетяжки, чтобы не деформировать фервелы и O‑ring. Не используйте герметики на резьбе — уплотнение обеспечивает выступающее O‑ring. Выполняйте пробное опрессование при рабочем давлении, контролируйте совместимость O‑ring с рабочей средой и минимизируйте вибрации и осевые нагрузки на фитинг.
