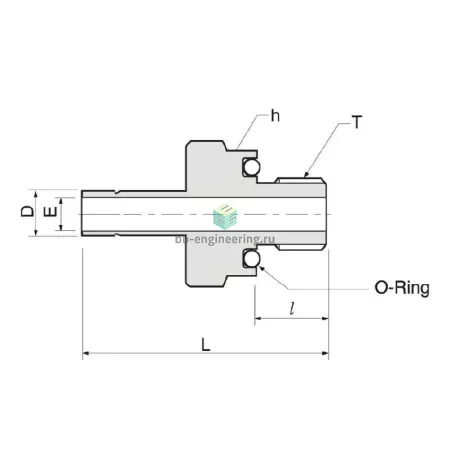

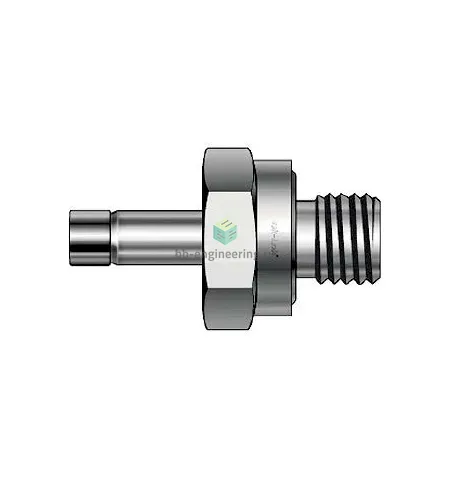

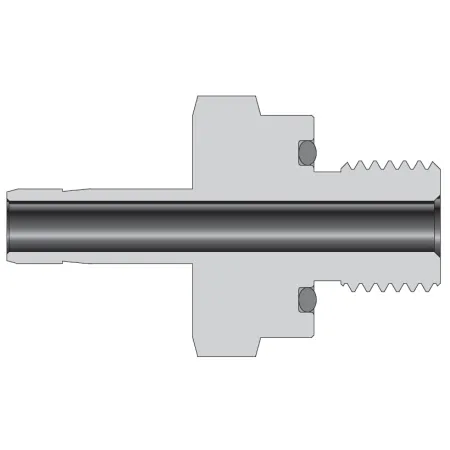

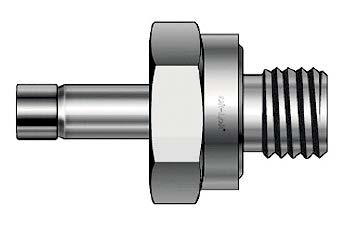

DAM4-4UO-S DK-Lok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

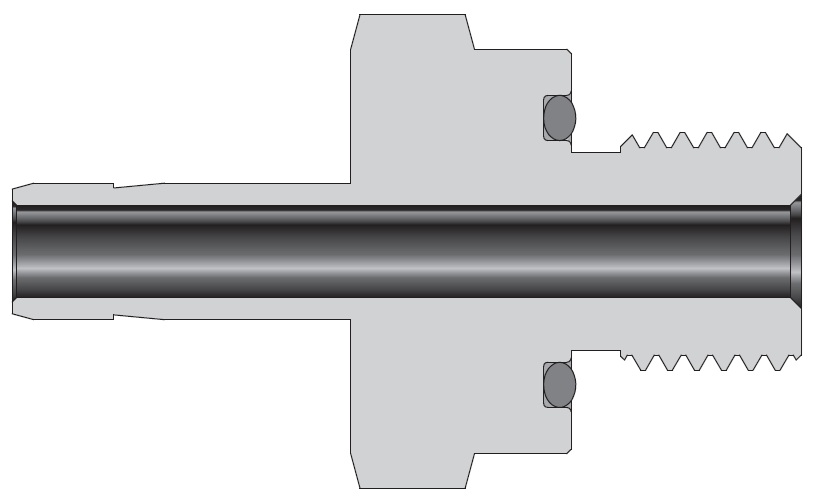

Назначение и принцип работы

Переходник прямой с нар. резьбой втулочный предназначен для герметичного соединения 1/4″ (6,35 мм) трубки с резьбовыми портами UNF 7/16″-20 в системах контрольно-измерительной и технологической арматуры, гидравлики и газоаналитики. Соединение реализовано по принципу двухфланцевого обжима: две обжимные втулки (ferrules) и гайка фиксируют трубку механически, а уплотнение резьбы обеспечивает утопленное O-ring в штуцере, что исключает текучесть через резьбу и повышает надежность при вибрации и циклических нагрузках. Конструкция рассчитана на эксплуатацию с тонкостенными и стандартными трубами 1/4″.

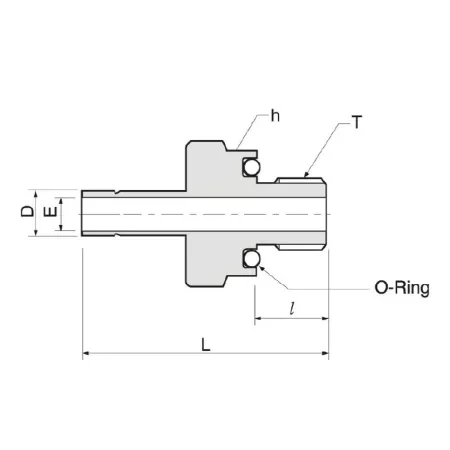

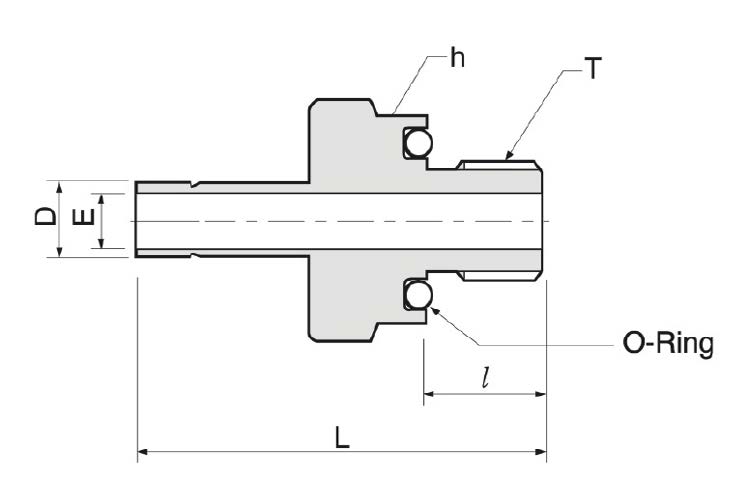

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Подключение: канал 1 — UNF 7/16″-20 (нар.), канал 2 — 1/4″ (втулка, обжим). Уплотнение резьбы — утопленное O-ring (выбор материала уплотнения — Viton/FKM, NBR и т.п. определяет рабочий диапазон температур и химическую совместимость). Типично такие обжимные исполнения выдерживают рабочие давления до порядка 6000 psi (≈414 bar) для размеров 1/4″ при корректной установке; температурный диапазон зависит от материала O-ring (примерно -30…+200 °C для NBR/FKM).

Экспертные рекомендации по применению

Подбирайте уплотнитель по среде (Viton для агрессивных сред, NBR для минеральных масел). Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке 1/4″, отрез — под прямым углом; посадить трубку до упора во втулку. Затяжка: гайку закрутить до упора и выполнить добивку 1/4–1/2 оборота или по моменту производителя — избегать перетяжки. При вибрации применять опоры/скобы; при обслуживании менять O-ring и контролировать состояние обжимных колец. Не использовать льняную нить или стандартный ФУМ-ленты для резьб с O-ring.
