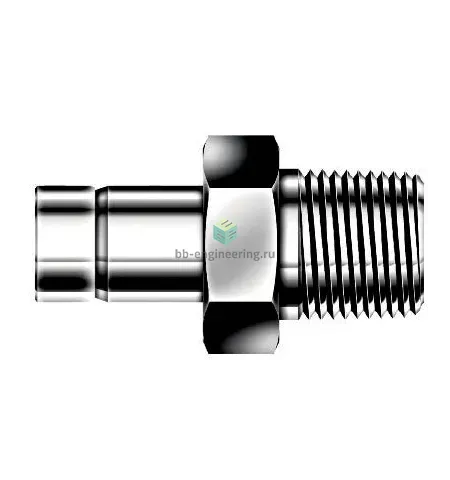

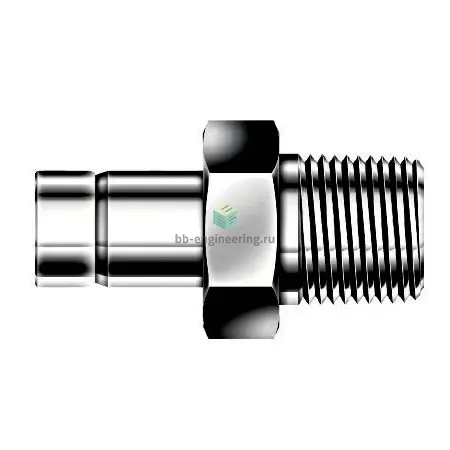

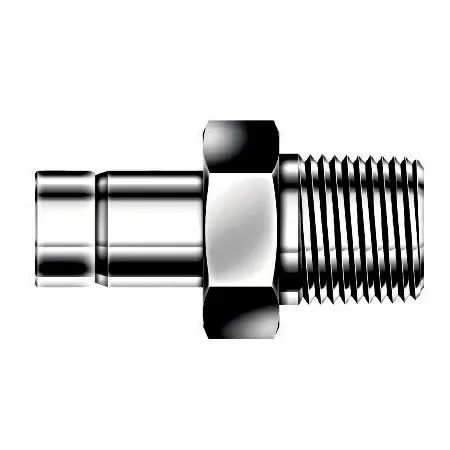

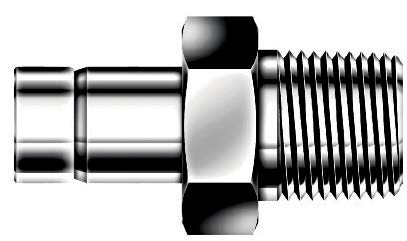

DAM5-2N-S DK-Lok - Переходник прямой с нар. резьбой обжимной NPT1/8-5/16", нерж.

Назначение и принцип работы

Обжимной прямой переходник с наружной конической резьбой NPT1/8 — втулка 5/16" (7,94 мм) предназначен для перехода от трубопровода к резьбовому порту приборов и трубопроводной арматуры в системах измерения, отбора проб, гидравлики низкого и среднего давления. Соединение реализует герметизацию трубки методом двухобжимной конструктивной пары (две обжимные втулки + гайка), а уплотнение резьбы выполняется ФУМ-лентой (PTFE). Наличие упорной втулки обеспечивает центрирование трубки и металл-металл контакт феррул для надёжной герметизации в диапазоне типичных рабочих условий трубных систем.

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с большинством технологических сред (вода, масла, инертные газы, многие химические среды). Исполнение — обжим двухферрульное; резьба NPT1/8 — коническая для уплотнения с ФУМ-лентой. Подходящая трубка — 5/16" (7,94 мм) по наружному диаметру; рабочее давление зависит от типа трубки и толщины стенки, типично до ~6000 psi (≈414 бар) при корректной трубке и монтаже; рекомендуемый температурный диапазон эксплуатации с PTFE-герметиком примерно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте фитинг под конкретную трубку по OD и толщине стенки, обеспечьте полную глубину посадки трубки во втулку и чистую торцовую поверхность. При монтаже используйте ФУМ-ленту на резьбу NPT1/8, избегайте излишнего натяга при закрутке — придерживайтесь рекомендуемого момента производителя и контролируйте уплотнение визуально и пробным давлением. Не допускайте повторных обжимов на одной втулке; при агрессивных средах или повышенных температурах проверяйте совместимость PTFE и материалов. Для критичных применений учитывайте допустимое давление трубки и проводите испытание на герметичность после установки.
